VORWORT
Da ich immer lieber selber etwas baue als fertig
kaufe - meistens gibt es das was ich möchte sowieso nur im Ansatz - hier ein
etwas grösseres Projekt.
13.07.2012 TECHNIK AUSGANGSMATERIAL So, das war's (erst einmal) - ich wünsche viel Spaß mit diesem
Selbstbauprojekt. Doei TRIXI
Ziel ist es, am Hochofen den Verschiebeverkehr autark handhaben zu können, also quasi zum Spielbetrieb wenn z.B. Besuch kommt.

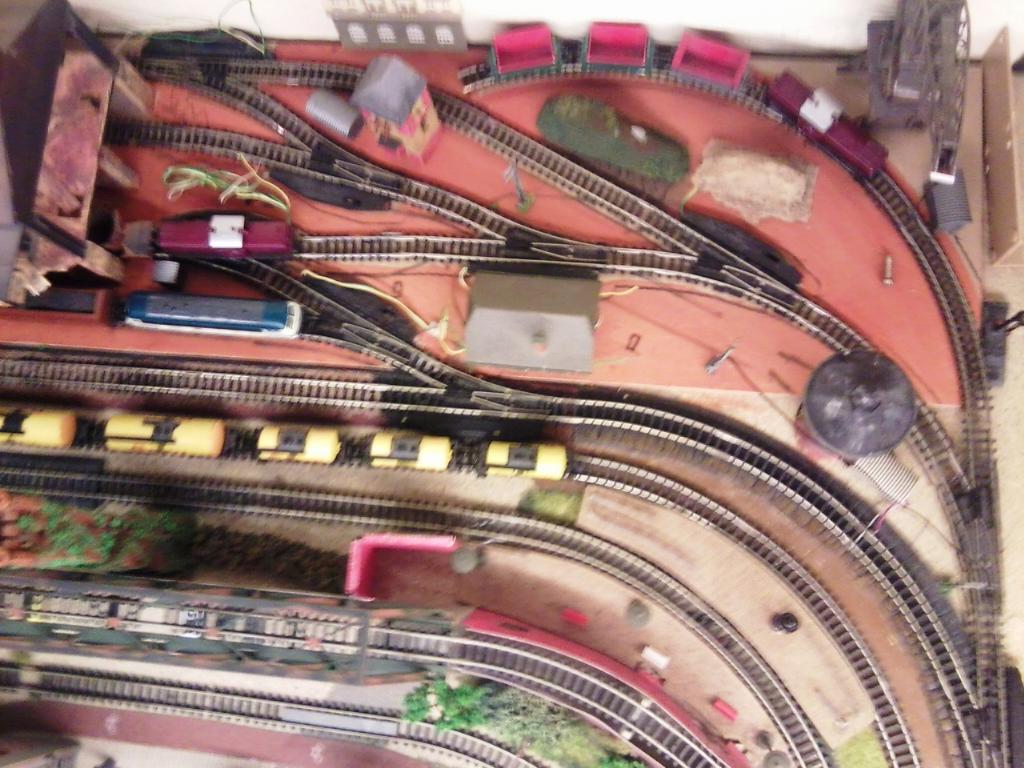

Um diesen Bereich (die obere (rötliche) Hälfte und den schmalen rechten Teil) geht es:
Erst wenn die beiden Zufahrtsweichen ganz unten (in der oberen Hälfte) in der Mitte und rechts (die wie alle Weichen in diesem Bereich als STOP-Weichen ausgeführt sind) geschlossen sind, wird das dann autarke GBS-Handset aktiv :-)
allerdings gibt es keine Knöpfe mehr, sondern der Kontakt wird mit einem "Touchpen" geschaltet. Dies ist ein einfacher Stift mit einer Metallspitze, der am Minuspol der Weichen angeschlossen ist (also das Kabel, dass man bei Minitrix RECHTS an den Schalter schraubt).
Der Gegenpol am GBS_Handset wird dabei als simpler Metallkontakt ausgeführt, der durch die Berührung mit dem Minuspol schaltet.
Im rechen Bereich sind (von 0-8) die Fahrstufen zu sehen, die entweder auch mit dem Stift, einem Schiebe- oder oder aber einem platzsparenderen Drehregler gewählt werden sollen - da habe ich mich noch nicht fest entschieden.
Ganz rechts sind noch einmal 9 Flächen für z.B. weitere Schalt-/Auslösevorgänge o.ä.
Das Ganze dabei auf einer Platine im EURO-Format, um das Ding auch wirklich mit nur einer Hand sicher halten zu können :-)

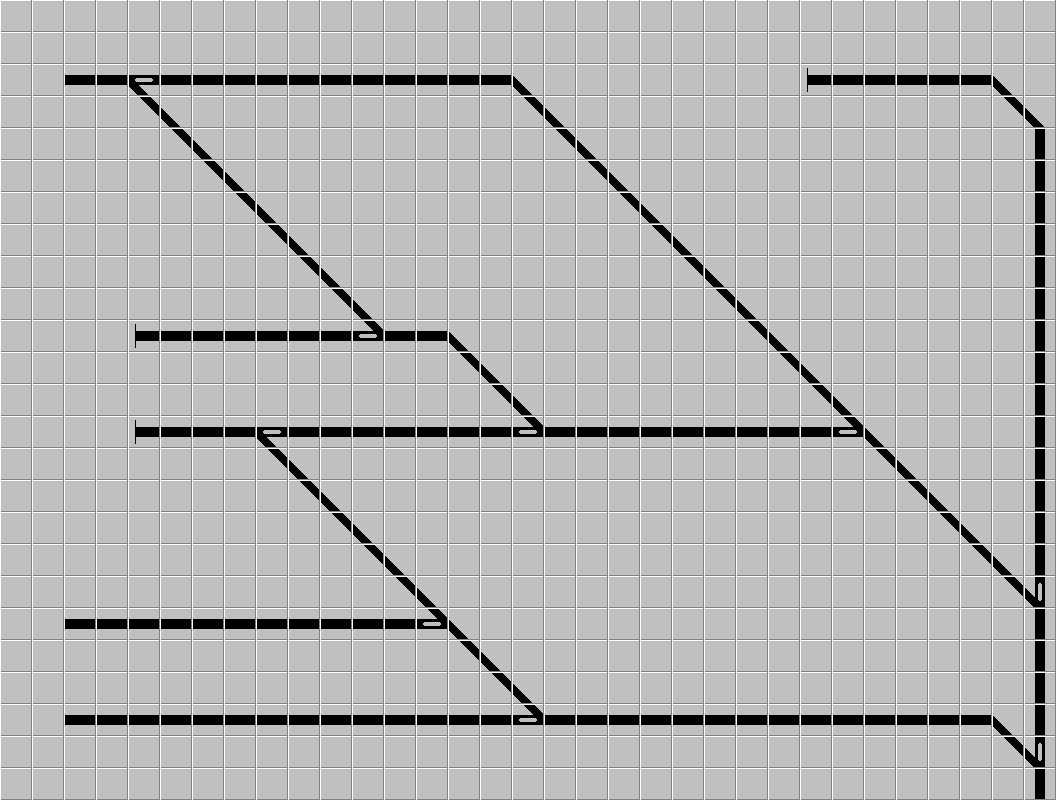

So sieht das auf dem PC erstellt aus:
- Flachbandkabel
- Messingröhrchen für den TouchPen
- Lötkolben
- Werkzeug
- Kleinvieh

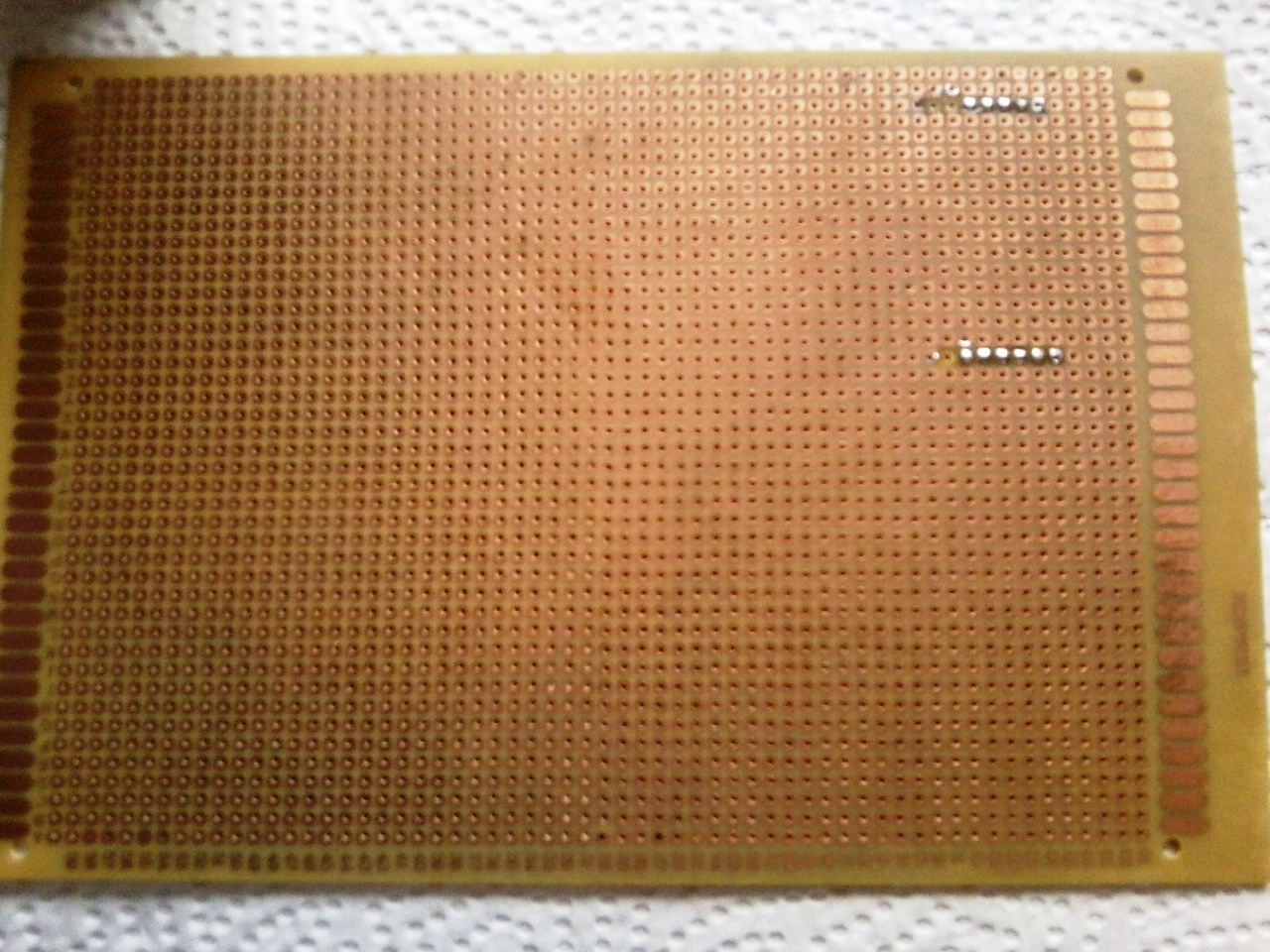

Die rohe Platine (mit ein paar Lötresten eines aufgegebenen Projektes):

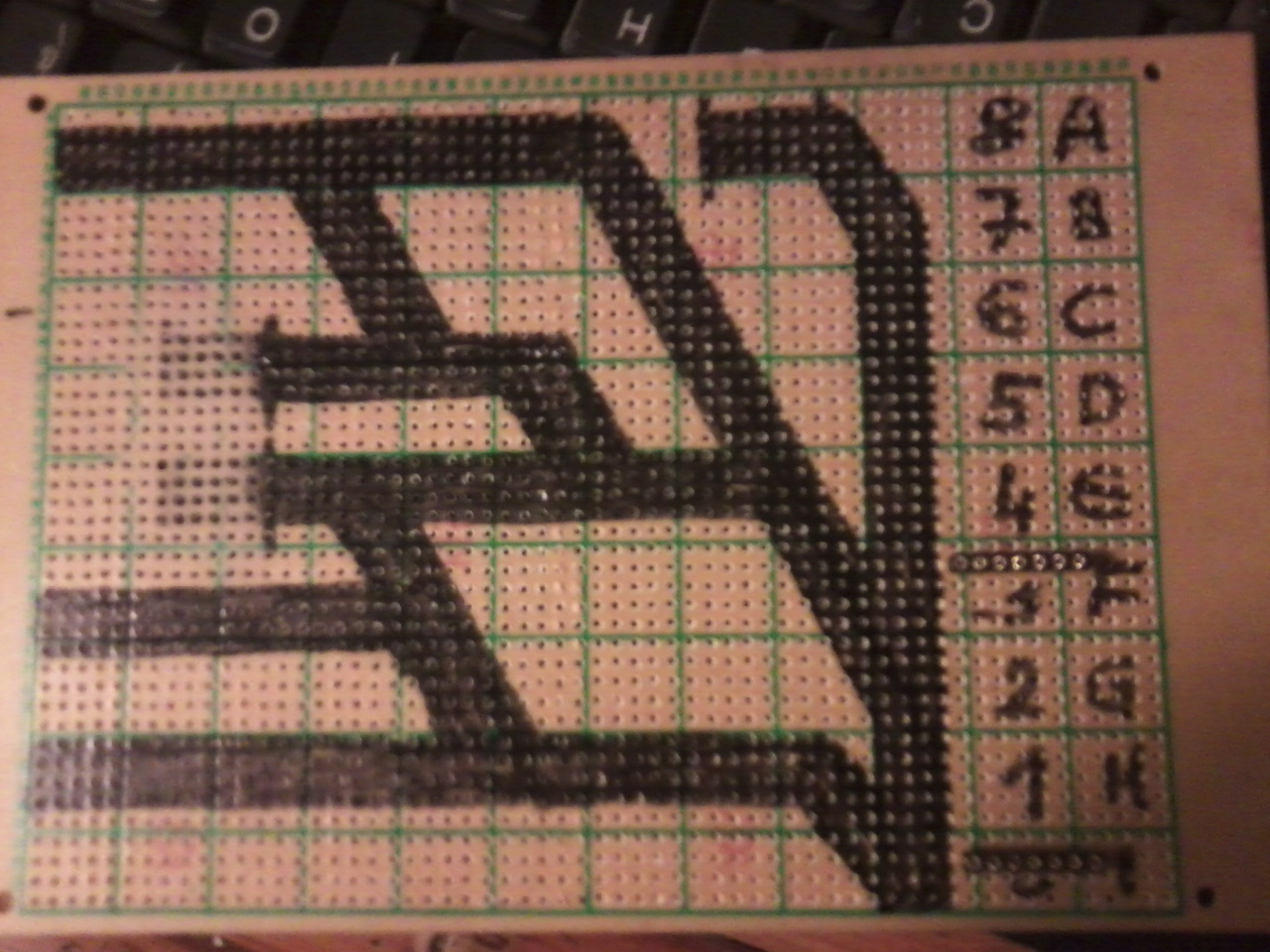

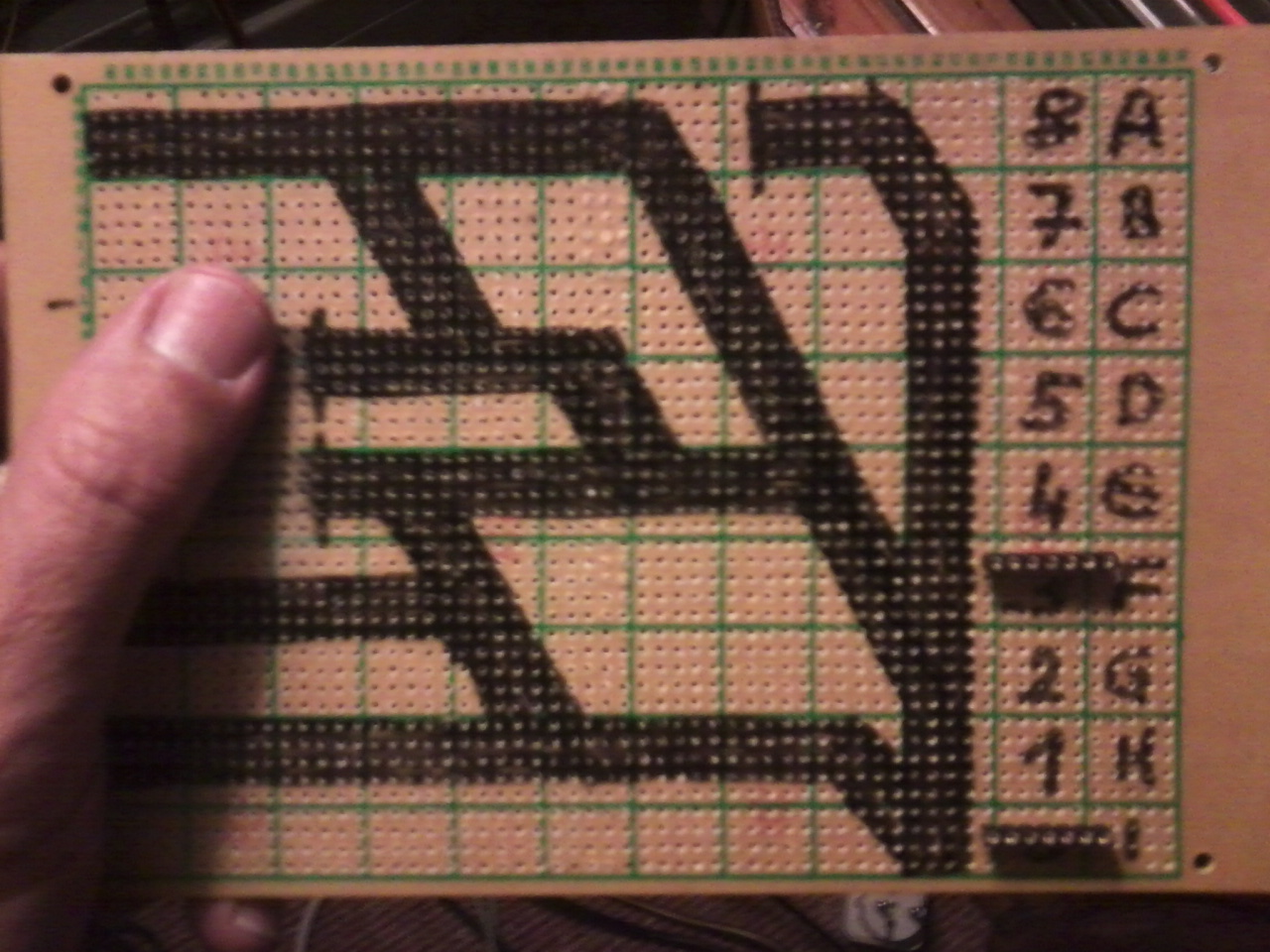

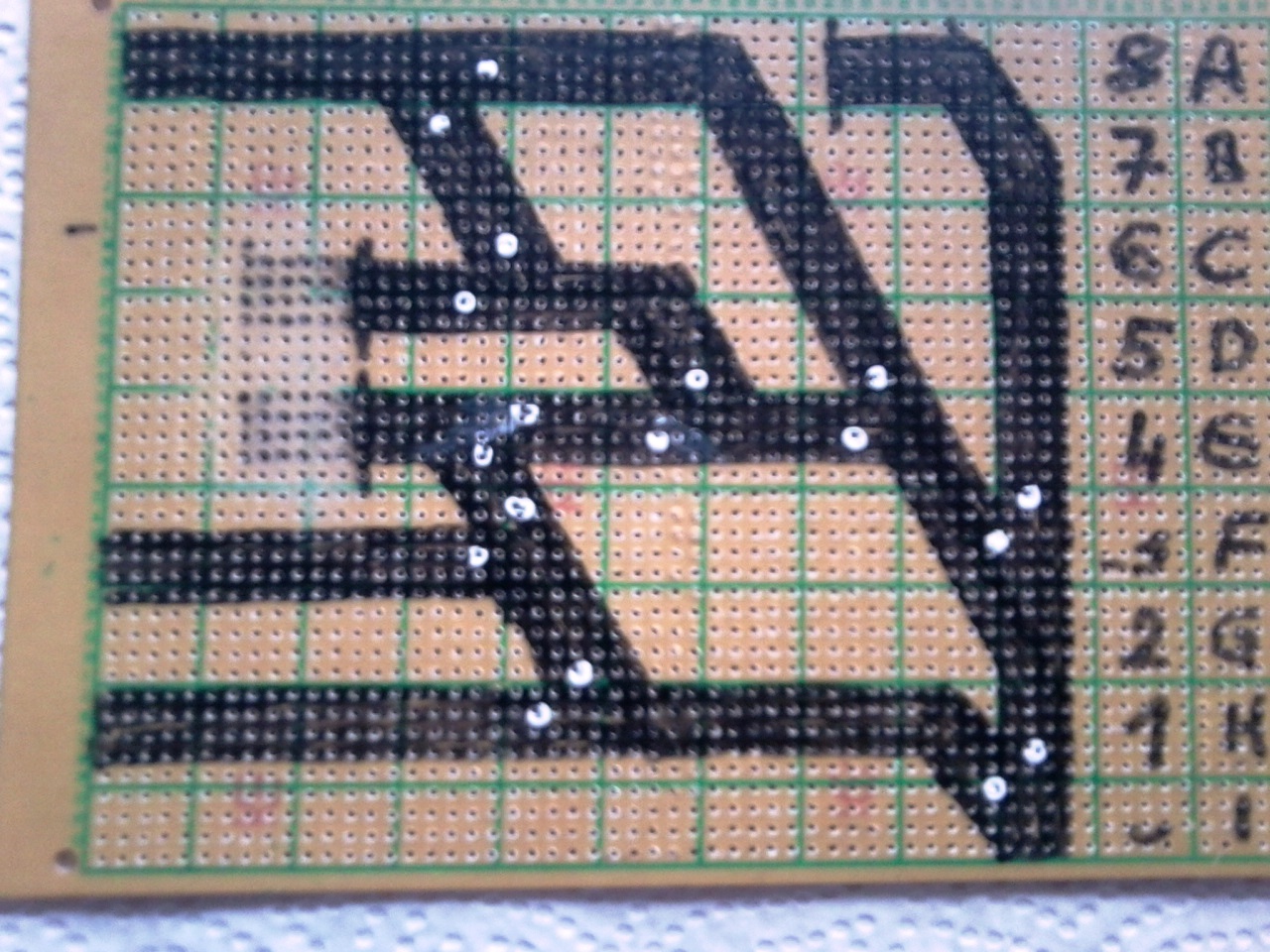

Zuerst wurde mit einem weissen Stift die Positionen der Pads markiert

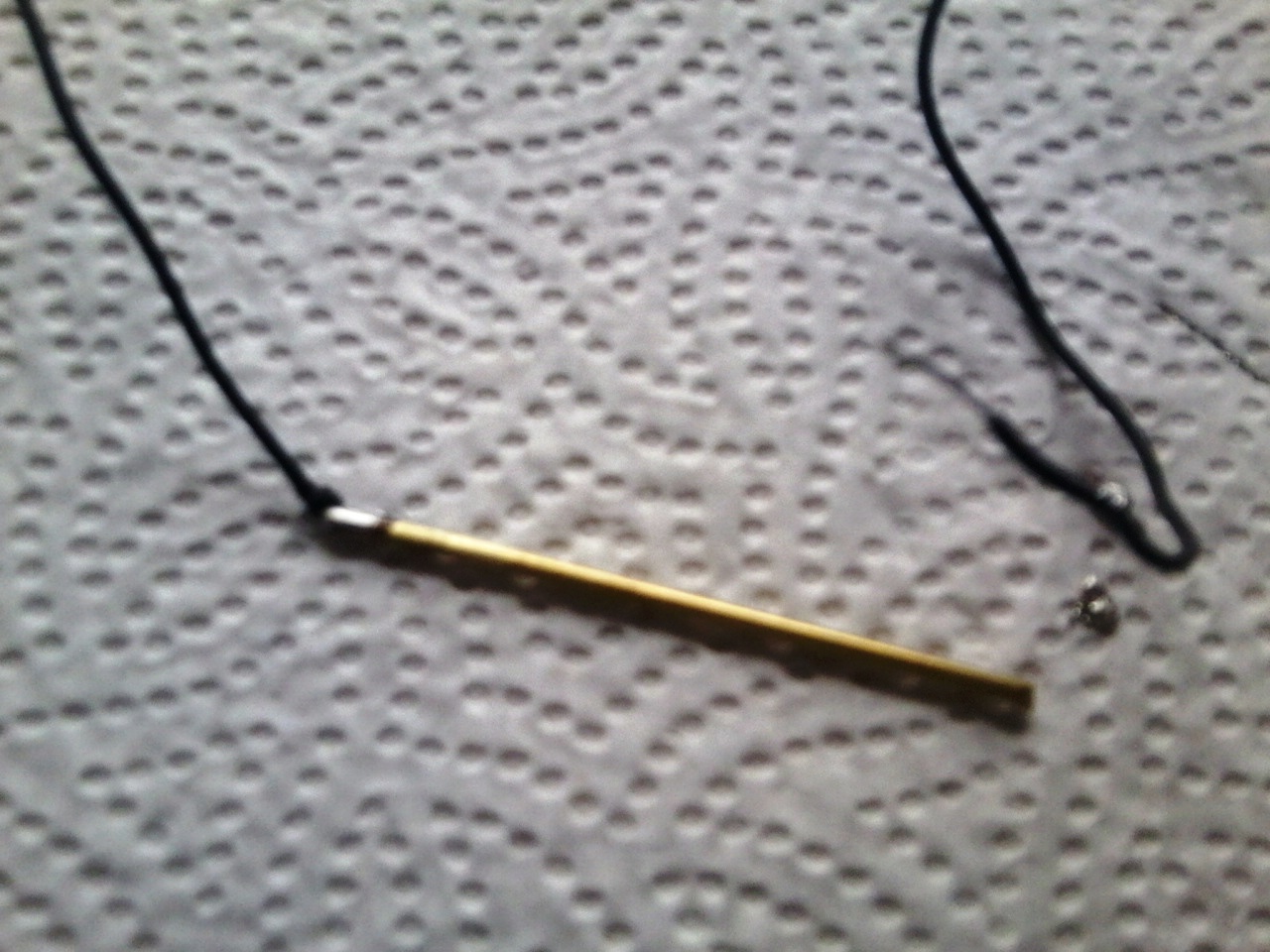

Mein selbstgelöteter Stift - ein Stück Messingröhrchen mit 2 mm Durchmesser.
Daran gelötet das "Massekabel" (bei Wechselstrom gibt es das ja nicht, aber ich bleibe mal bei der Bezeichnung)

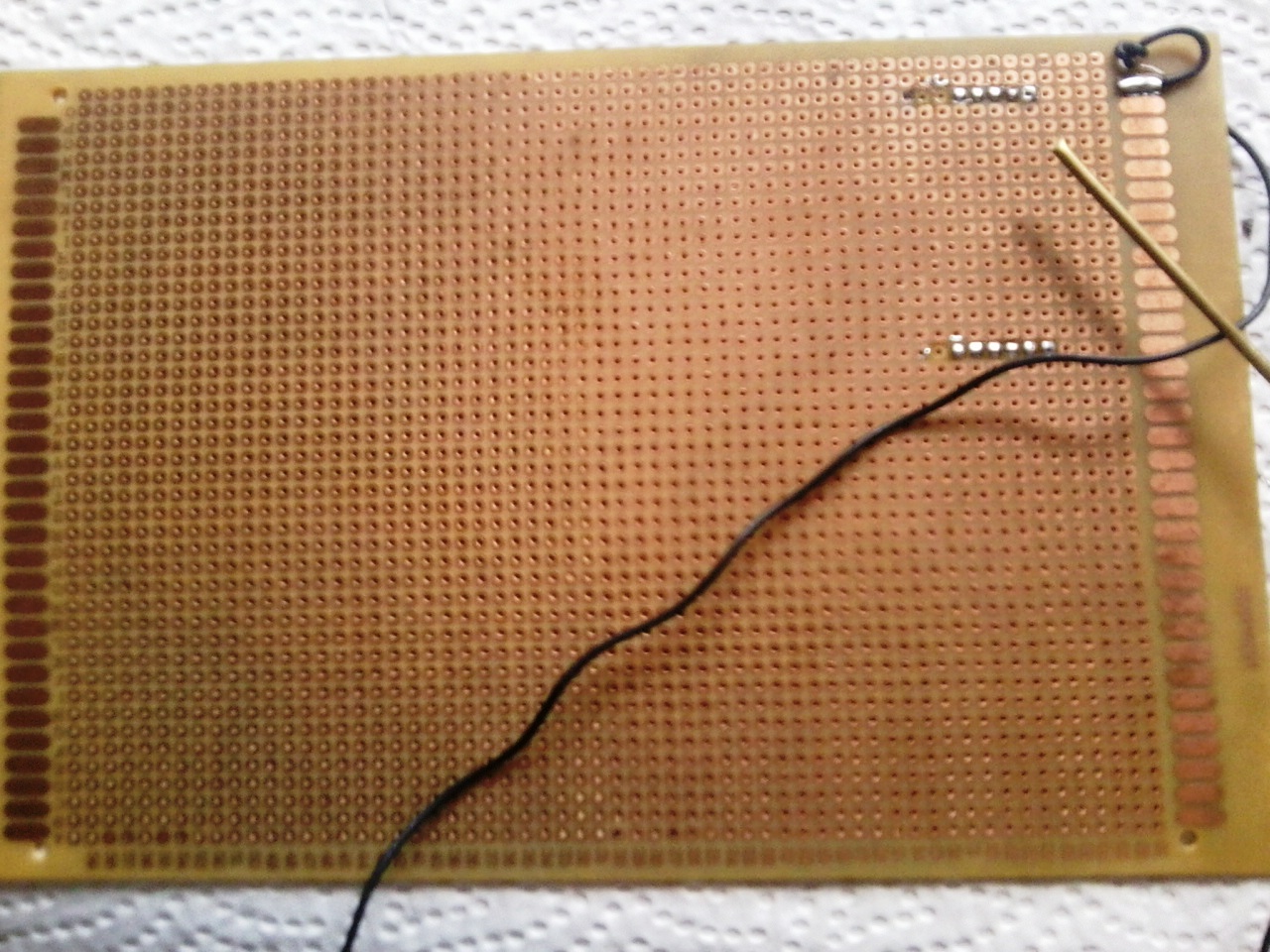

Der Stift wird an einem der rückseitigen dicken Lötpads verlötet

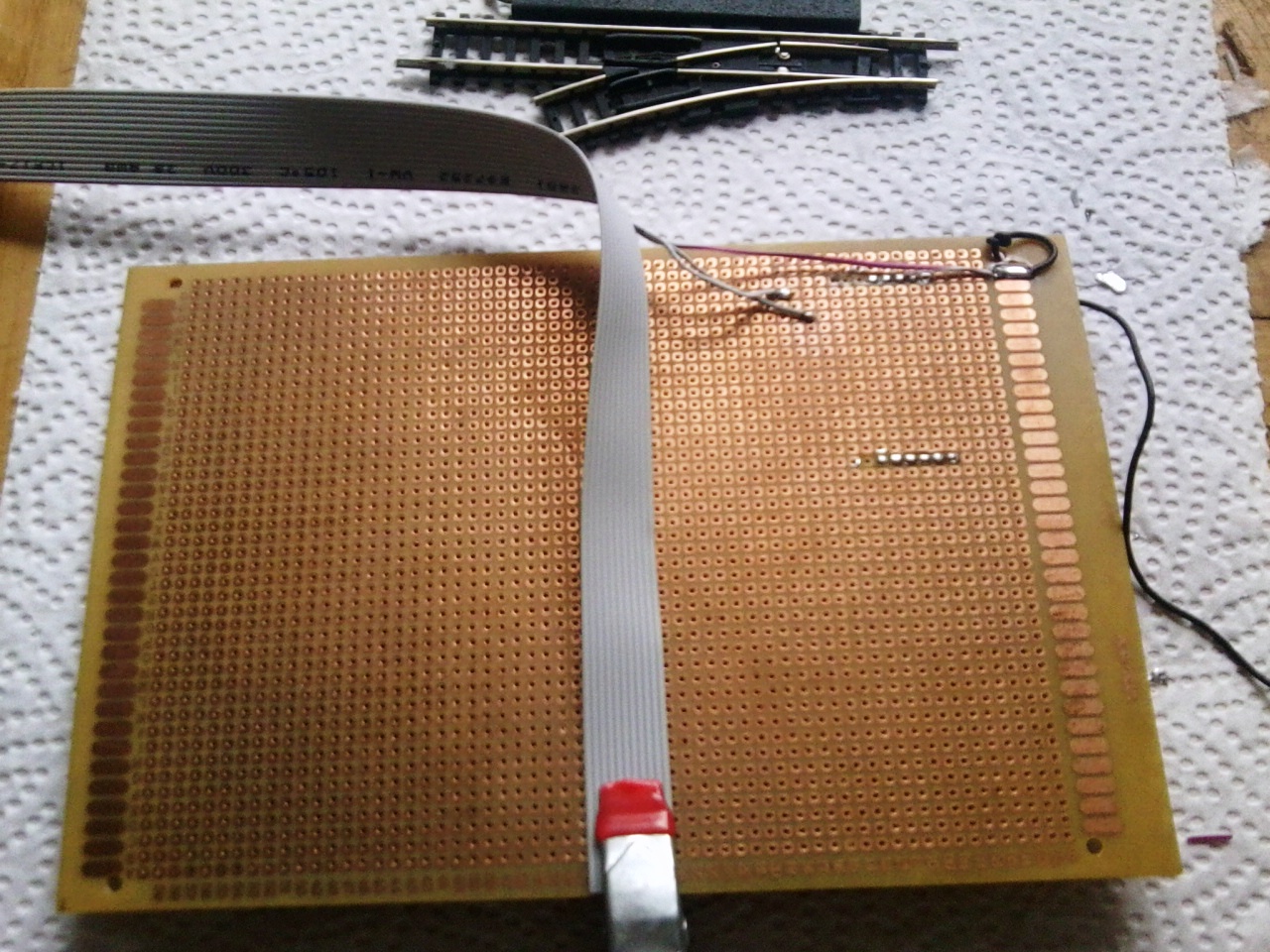

Das rote Kabel geht zum Trafo an einen der beiden Wechselstromanschlüsse (oder halt an MINUS bei Gleichstrom):
Die ersten beiden Kabel (also quasi GRÜN und GELB (bei Minitrix) wird an den entsprechenden Positionen angelötet.
Das Kabelende ist durch das jeweilige Loch geführt
Nun das ganze noch mit der Weiche verbinden - also WEISS an den anderen der beiden Wechselstromanschlüsse (oder halt PLUS bei Gleichstrom)
Verkabelung im Detail (ja ja, mieses Foto - die Cam konnte nicht fokussieren)

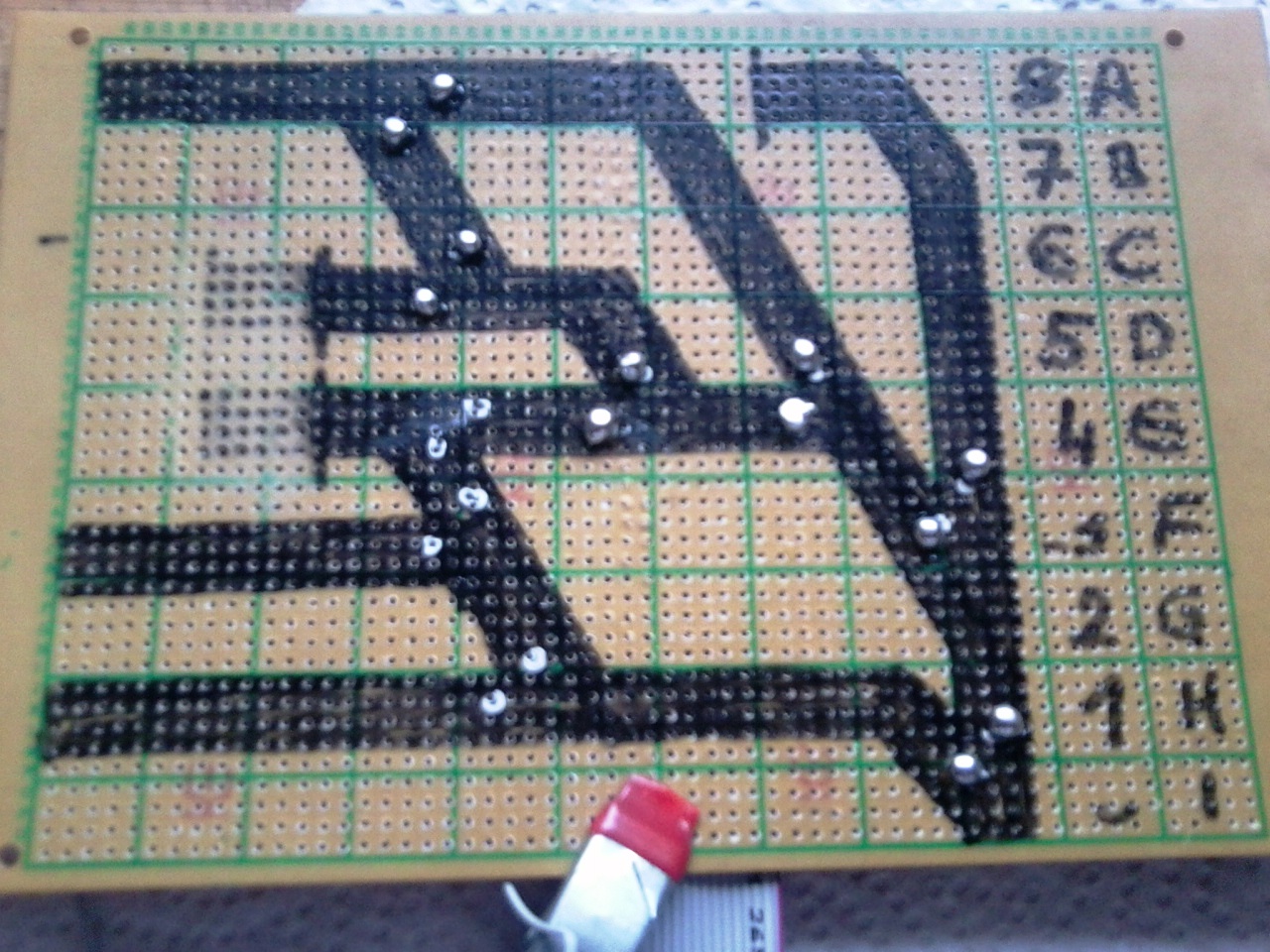

Da dies Ganze nur dazu dient, das spätere Layout & Design zu optimieren, habe ich erstmal zur besseren Bedienung
die durchgeführten Kabel mit einem fetten Lötpunkt versehen - so ist die Bedienung beim Testen wesentlich betriebssicherer.

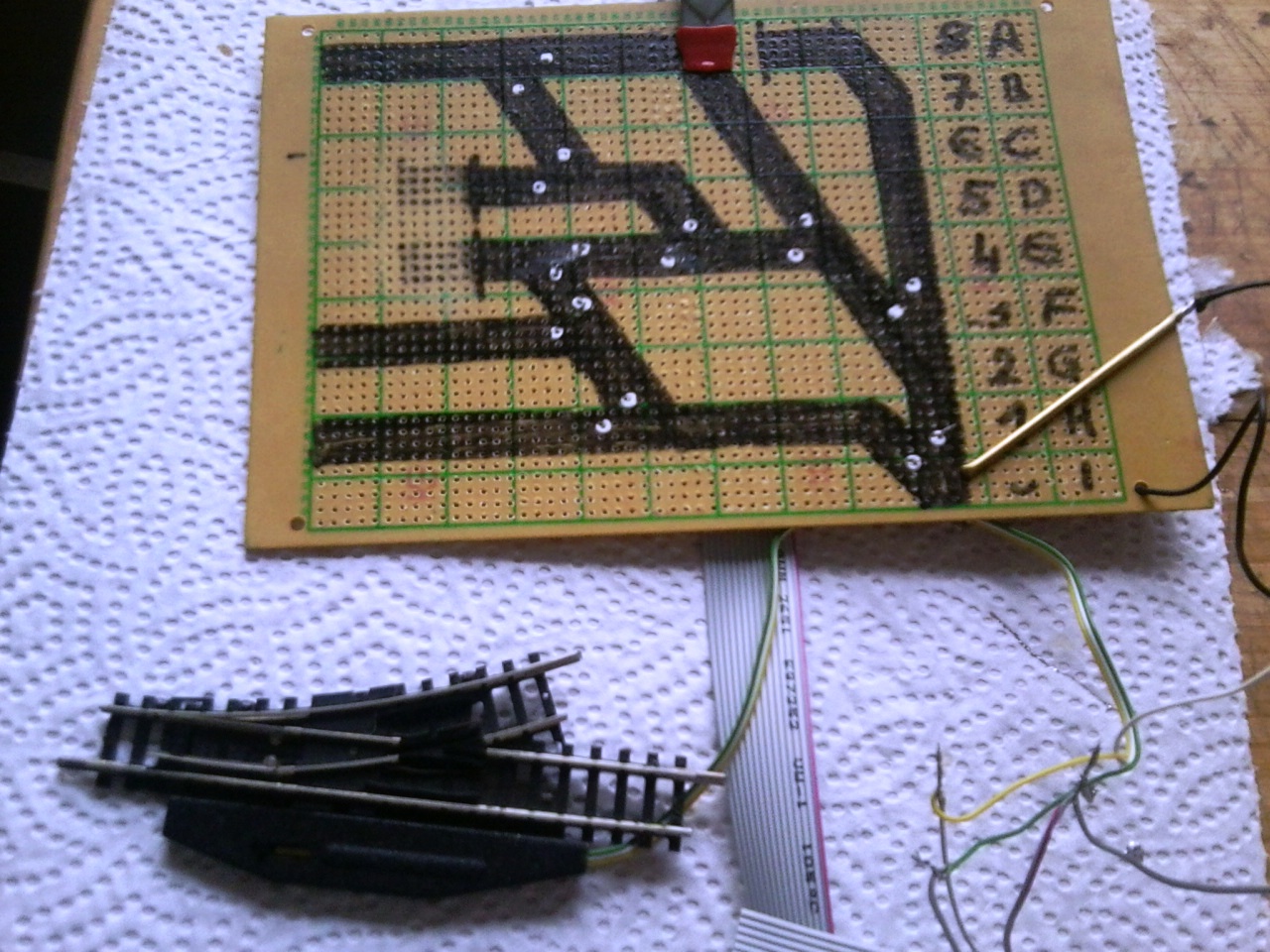

Zeit für einen Funktionstest :-)
16.07.2012

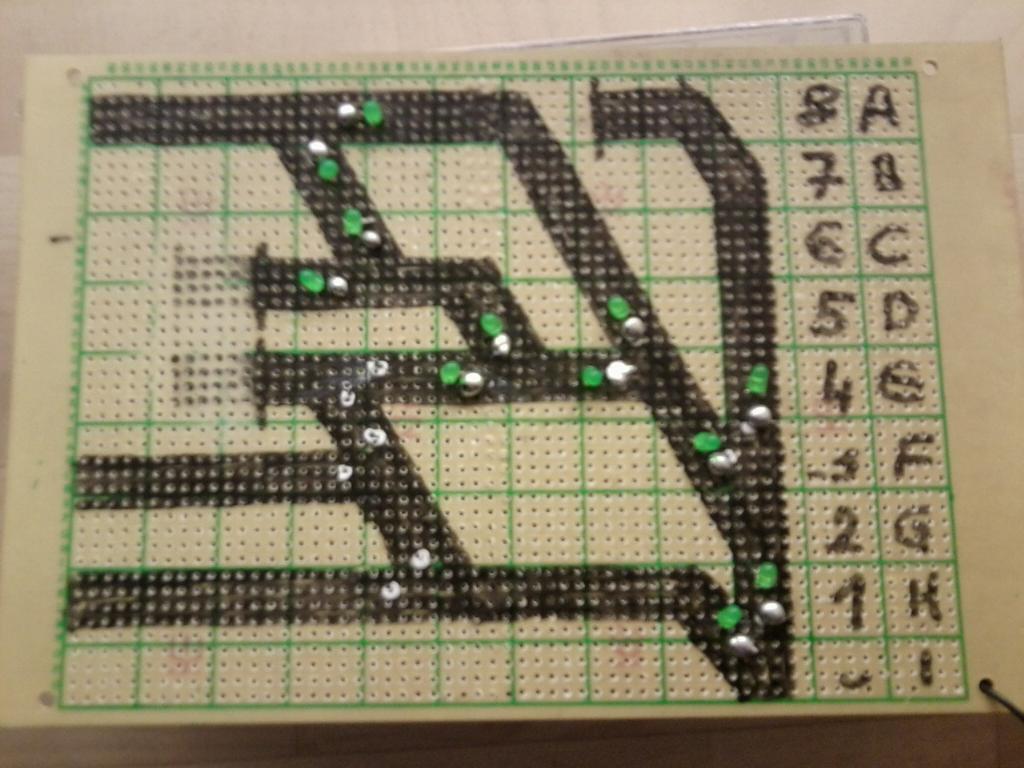

Die LEDs für die Rückmeldung sind eingebaut:
Für die Ansteuerung der LEDs je nach Fahrrichtung dient mit folgende Anleitung als Beispiel:
Quelle: 1zu160.net Originalseite
26.07.2012
Die Rückmeldung funktioniert:
Ich habe die Stromversorgung von 16 V ~ auf 18 V = umgestellt, so ist die Verkabelung um einiges weniger aufwändig ;-)
...wird fortgesetzt...
