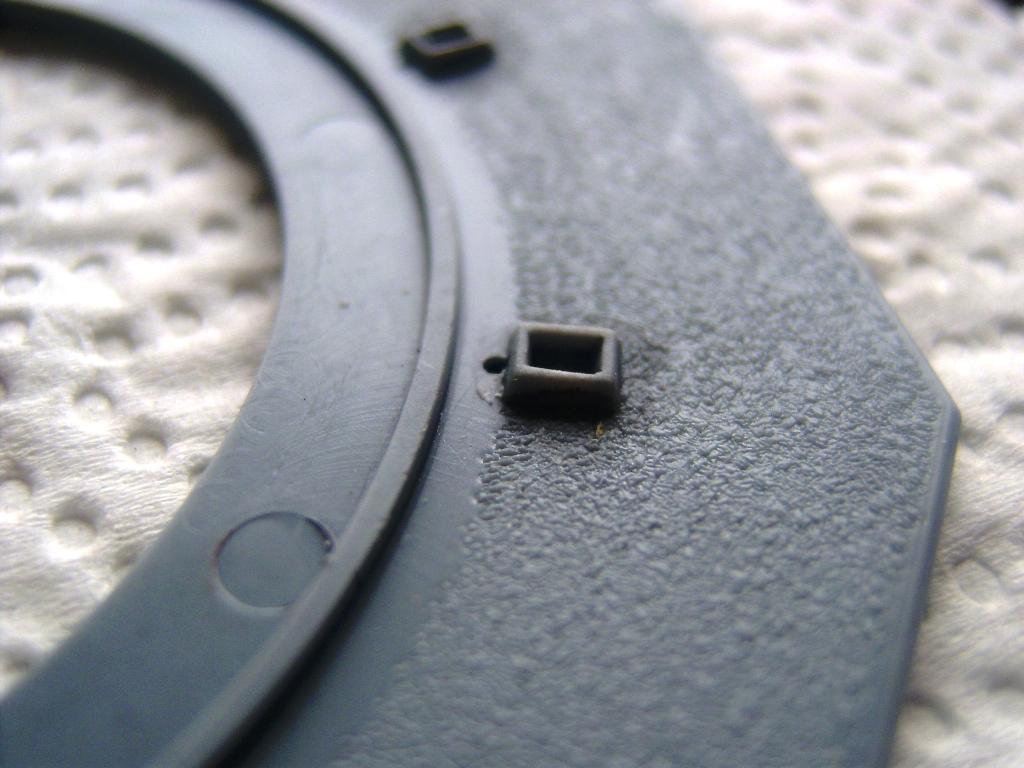

Die Grundplatte wird mit einem 0,8 mm Bohrer an den Stellen hinter den senkrechten Stahlmasten mit Löchern versehen,
um später die jeweils 4 Cu-Lackdrähte (0,15 mm²) unsichtbar verschwinden lassen zu können.

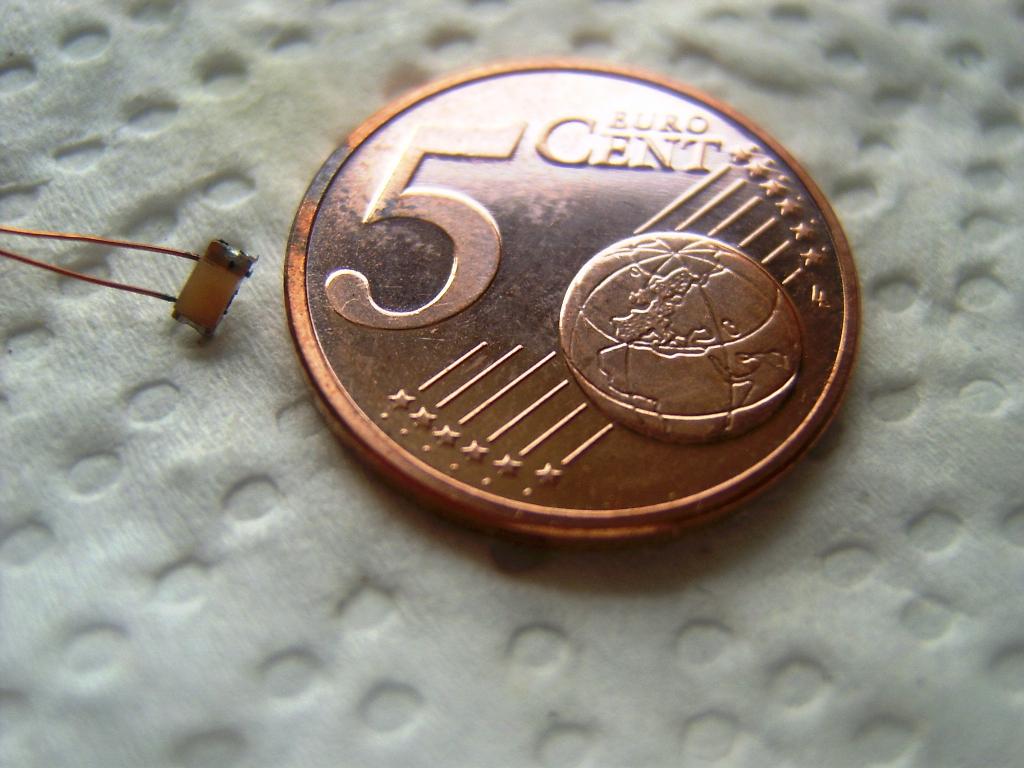

2. Die LEDs (Bauform 1206 in orange) werden an den einzelnen Fächern an der Aussenseite (insgesamt 10) jeweils oben und unten angebracht.

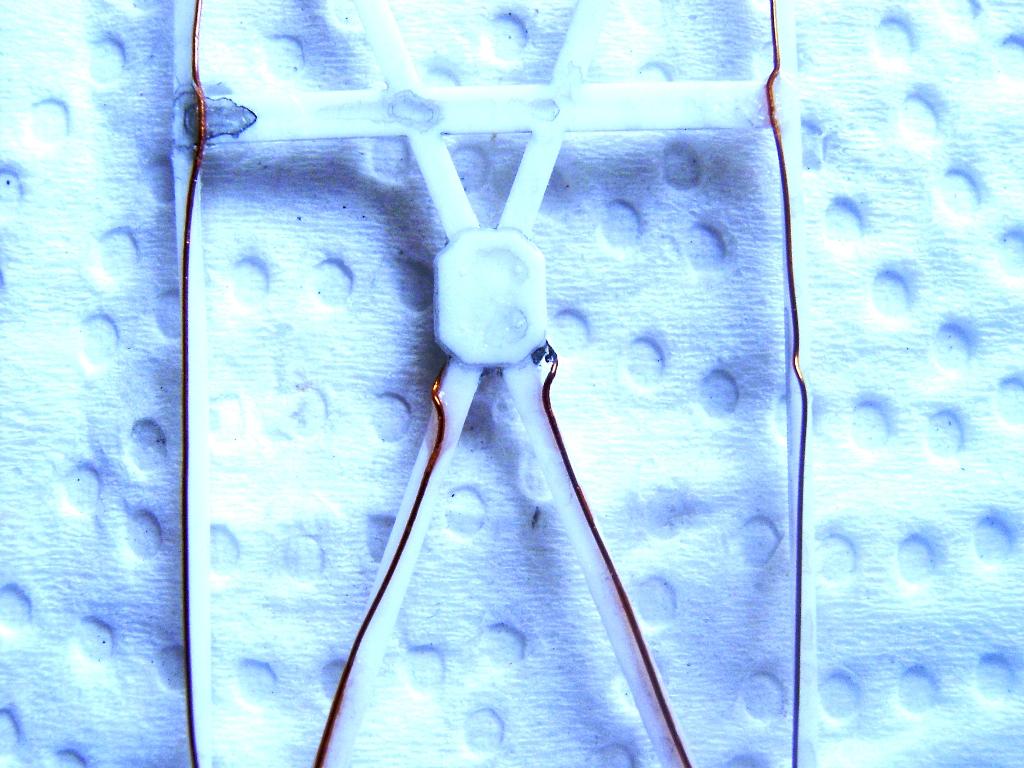

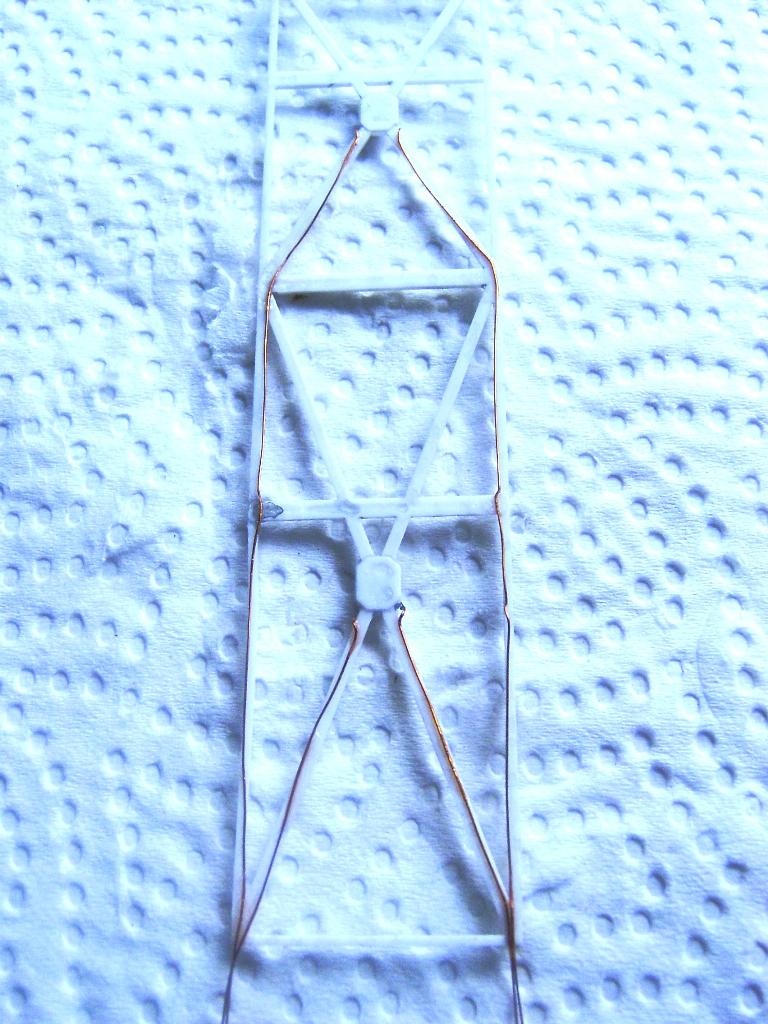

3. Die Kabel werden dazu an der Rückseite an den Quer-/Längsträgern mit Sekundenkleber fixiert:

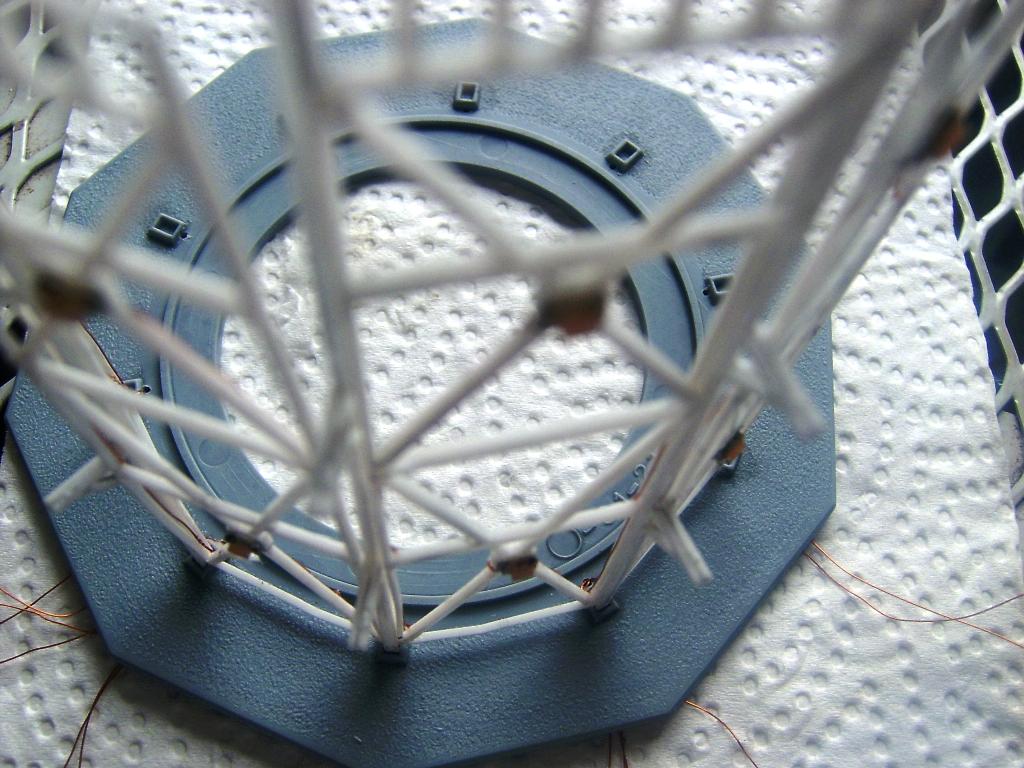

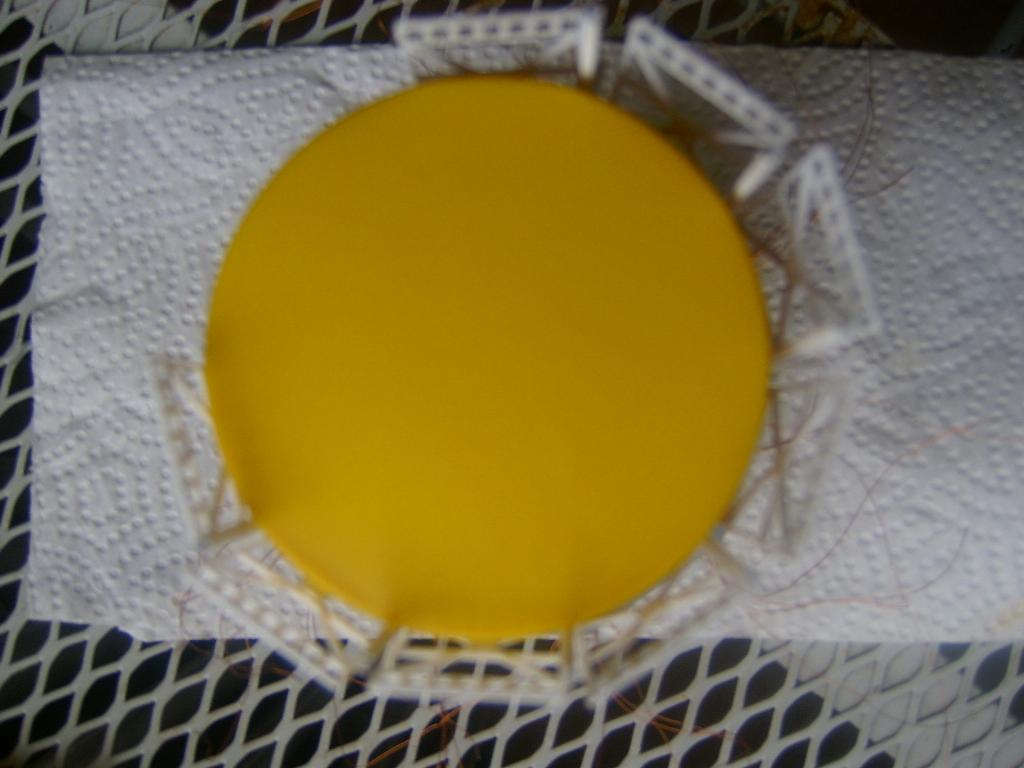

4. Die Enden des 0,15 mm - Kupferlackdrahtes werden durch die kleinen, vorher gebohrten Löcher gefädelt:

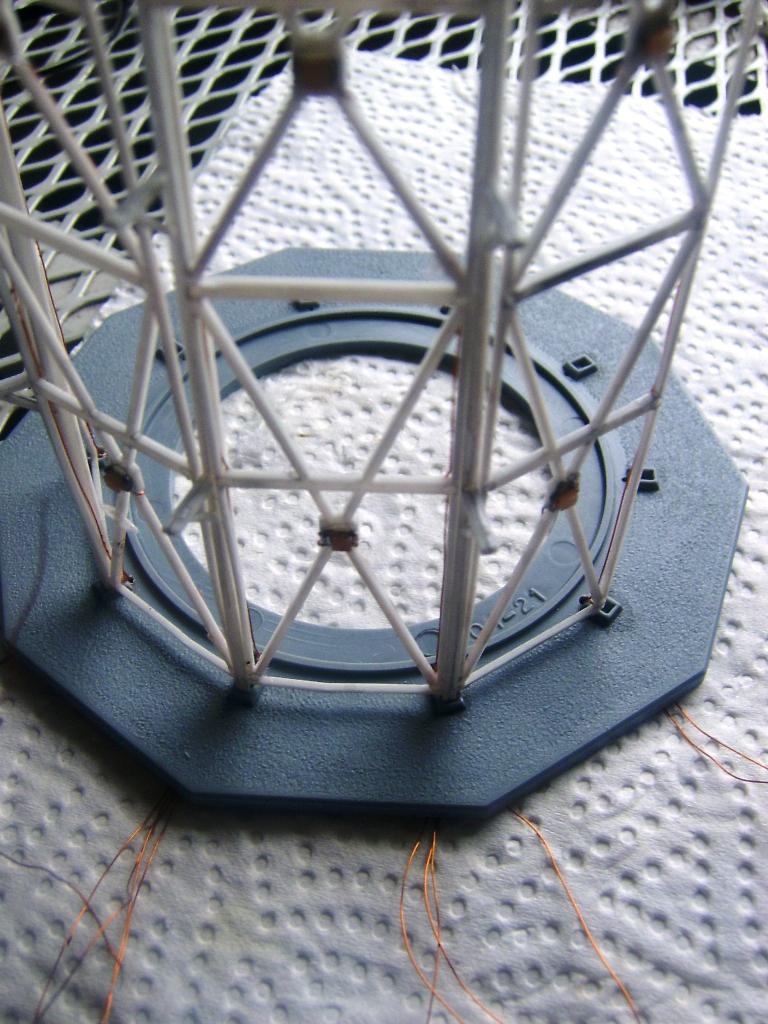

Der Cu-Draht wird später noch direkt hinter den Trägerstreben versteckt und evtl. noch farbig behandelt:

.

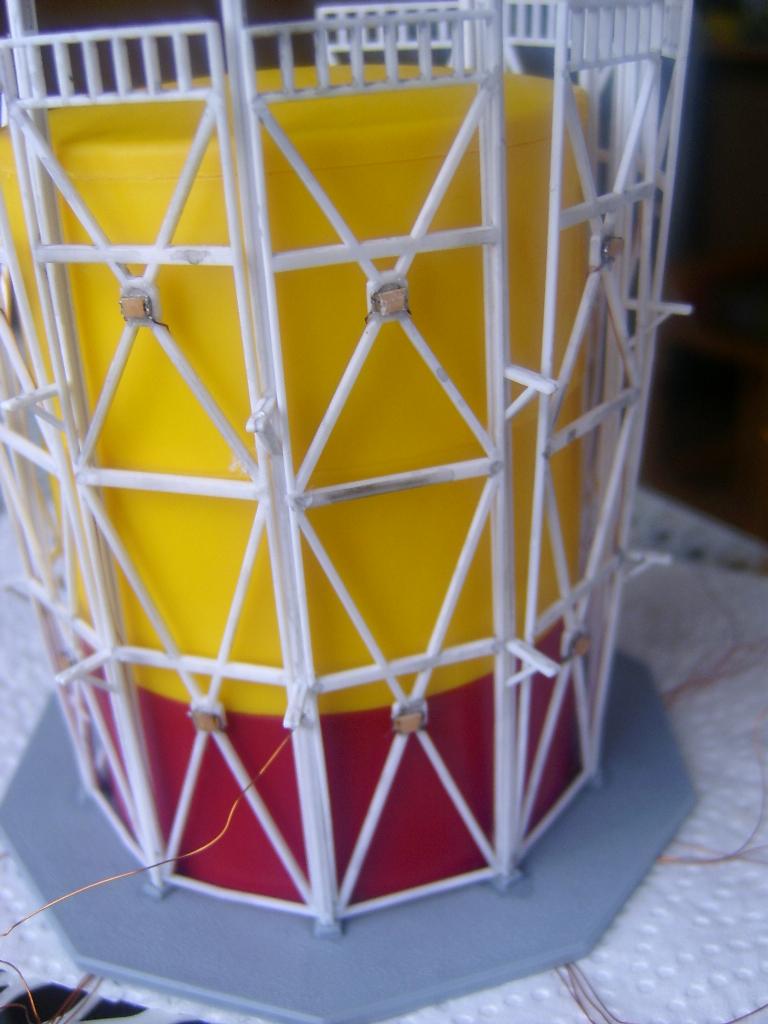

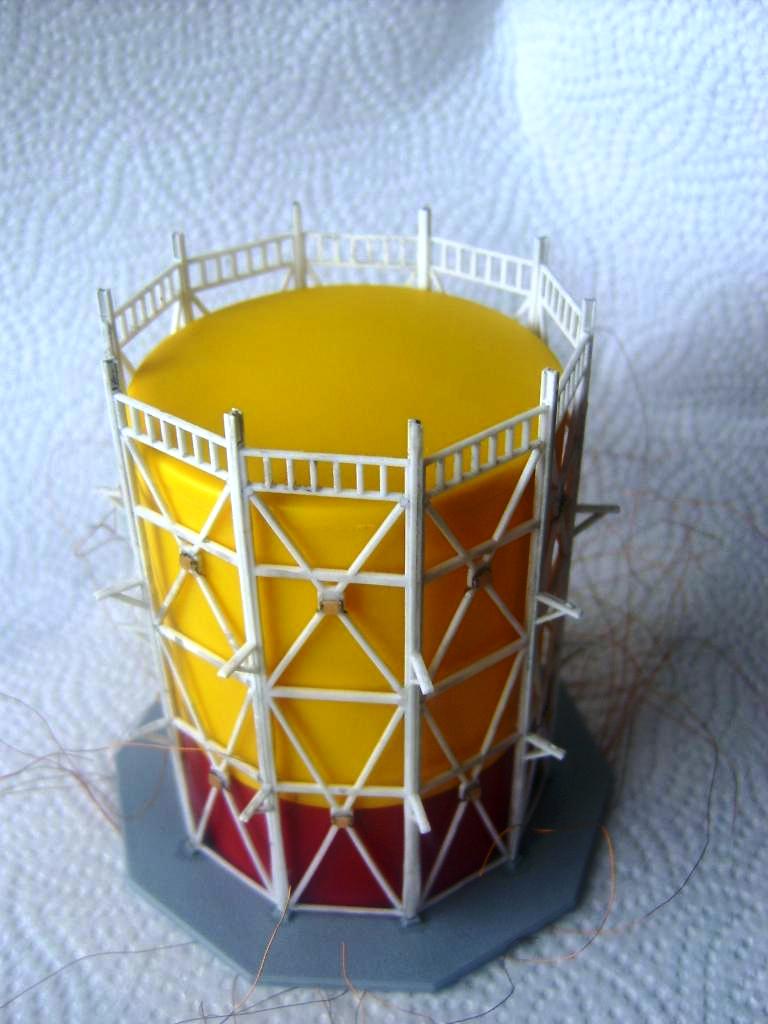

Ein Blick auf den aktuellen Baufortschritt.
Die senkrechten Stahlträger sind bereits im Boden verklebt, der innere Turm (Kessel) ist noch nicht befestigt:

.

.

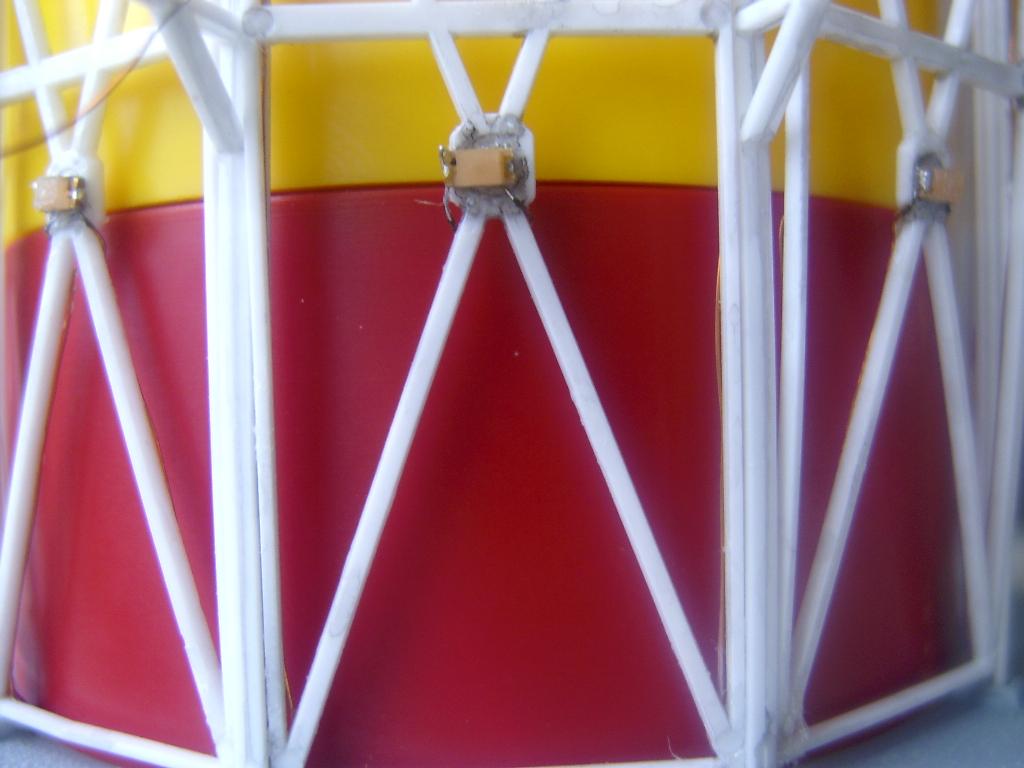

Die schwarzen "Flecken" an den Verbindungsstücken der Träger HINTER den LEDs sind nicht verkokelt ;-),
sondern das ist die "vorbildgerechte", werksseitige Alterung des Bausatzes ;-)

.

07.08.2012

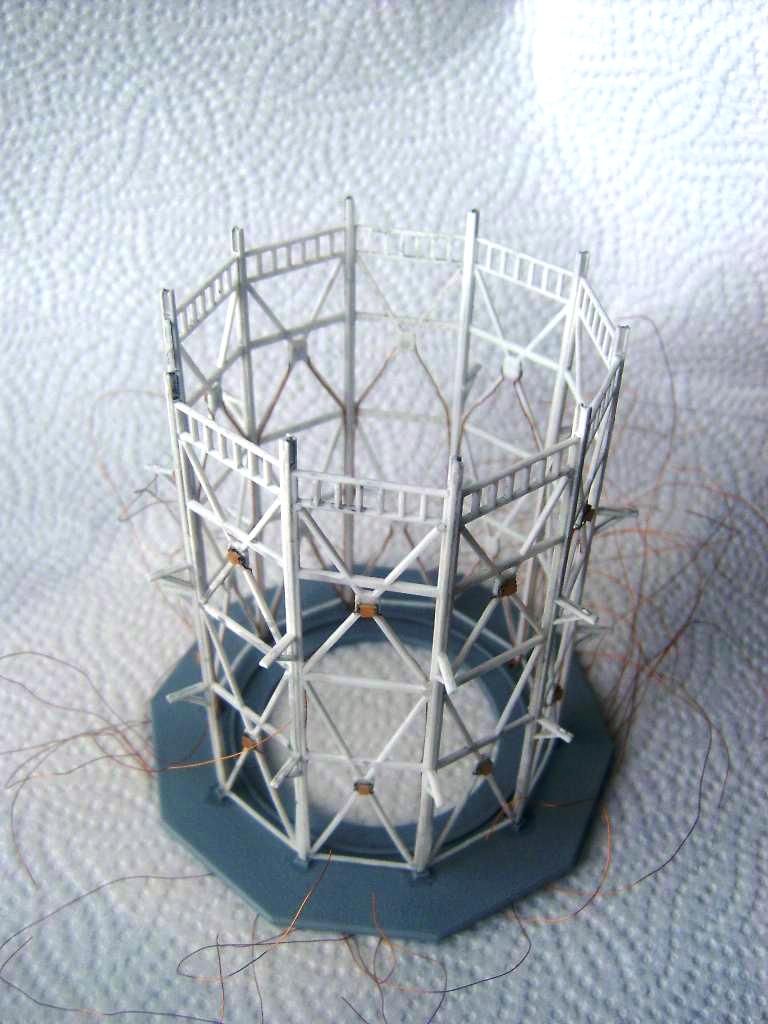

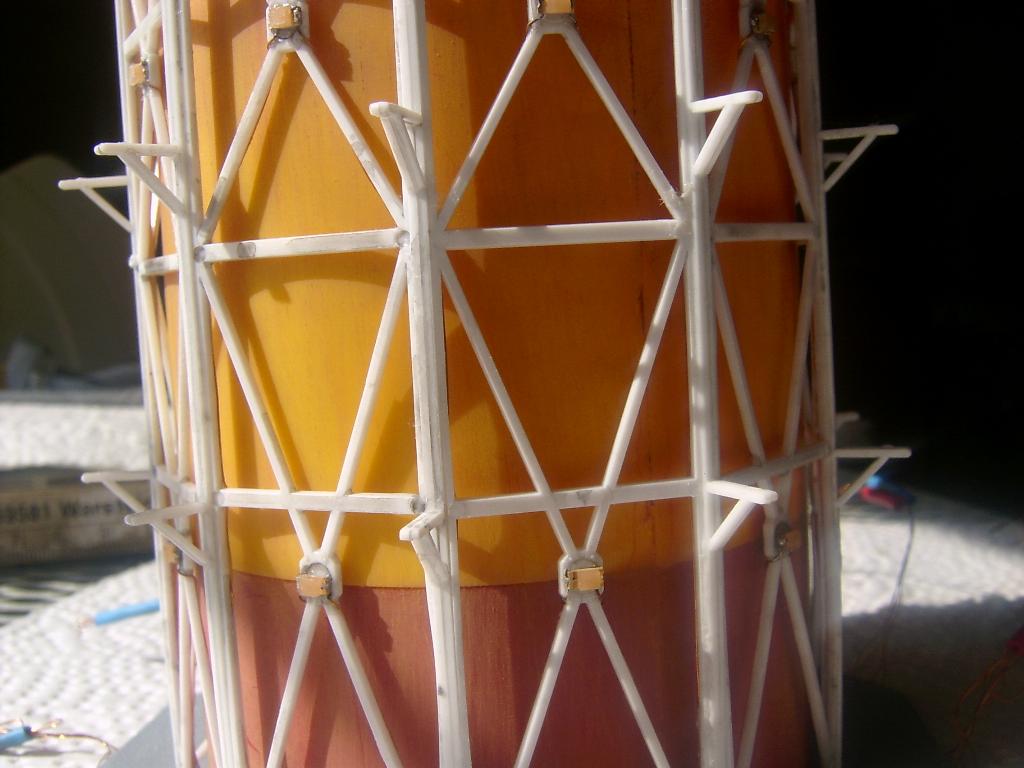

5. Alle Stahlfachwerke sind mit den bereits verklebten, senkrechten Stahlträgern verklebt:

.

.

.

.

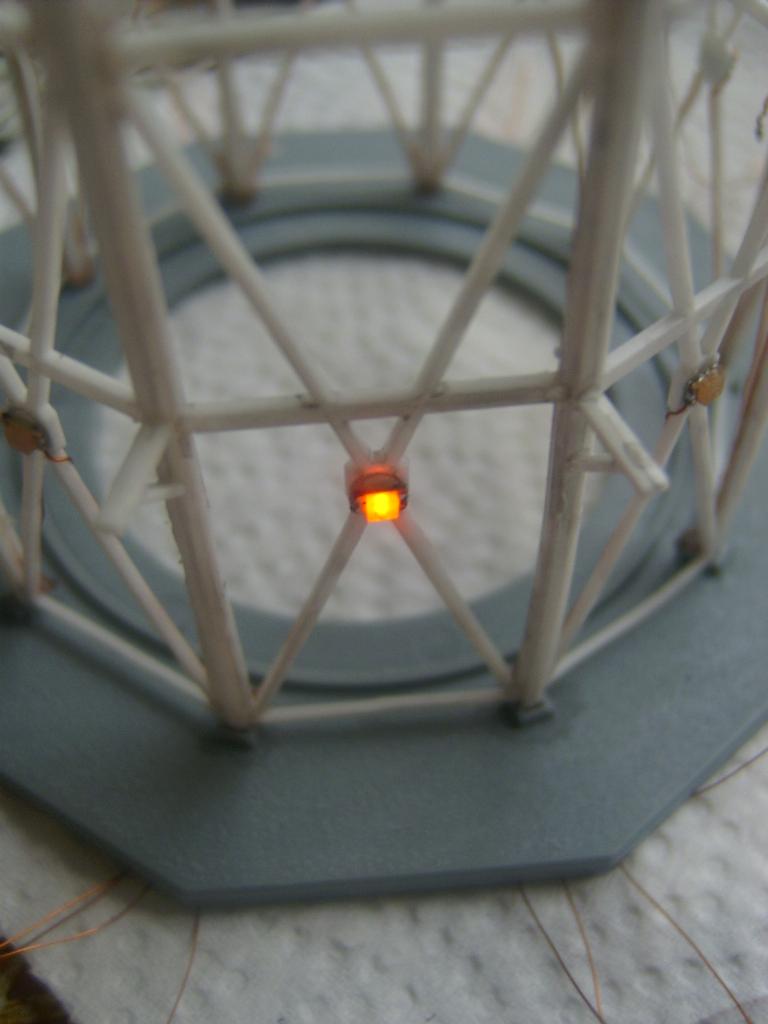

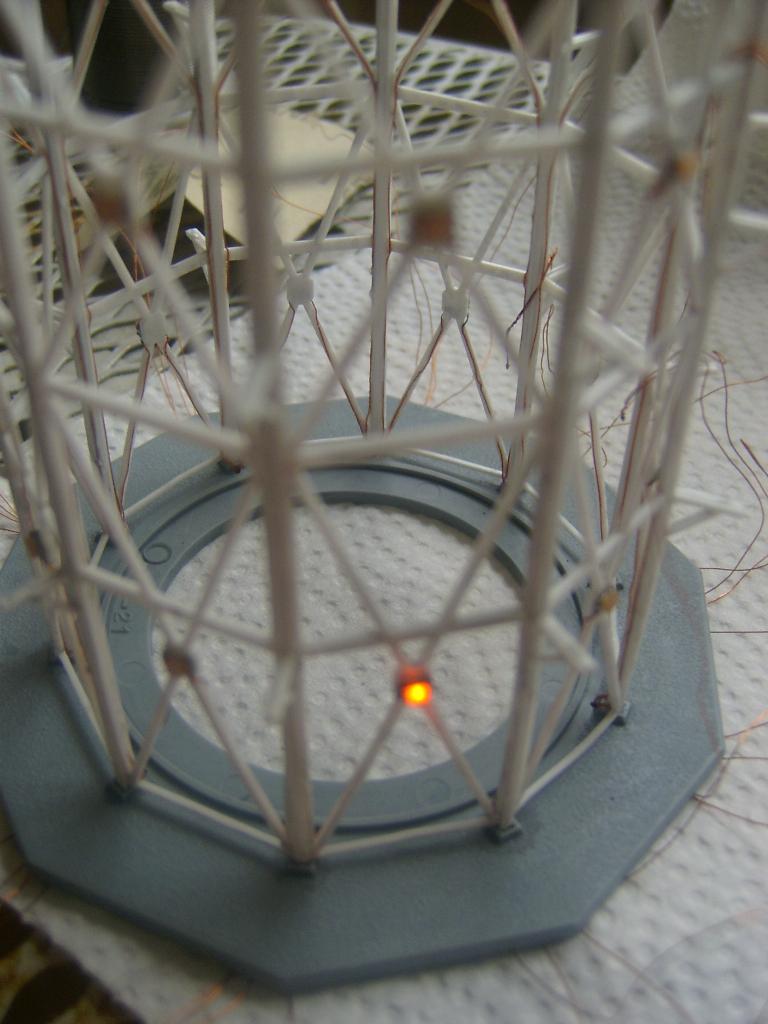

Erste elektrische Tests "am Gerät":

.

.

.

.
Natürlich hat die Cam Probleme mit der Fokussierung und nimmt als Fixpunkt den (grösseren) Hintergrund an ;-)

09.08.2012

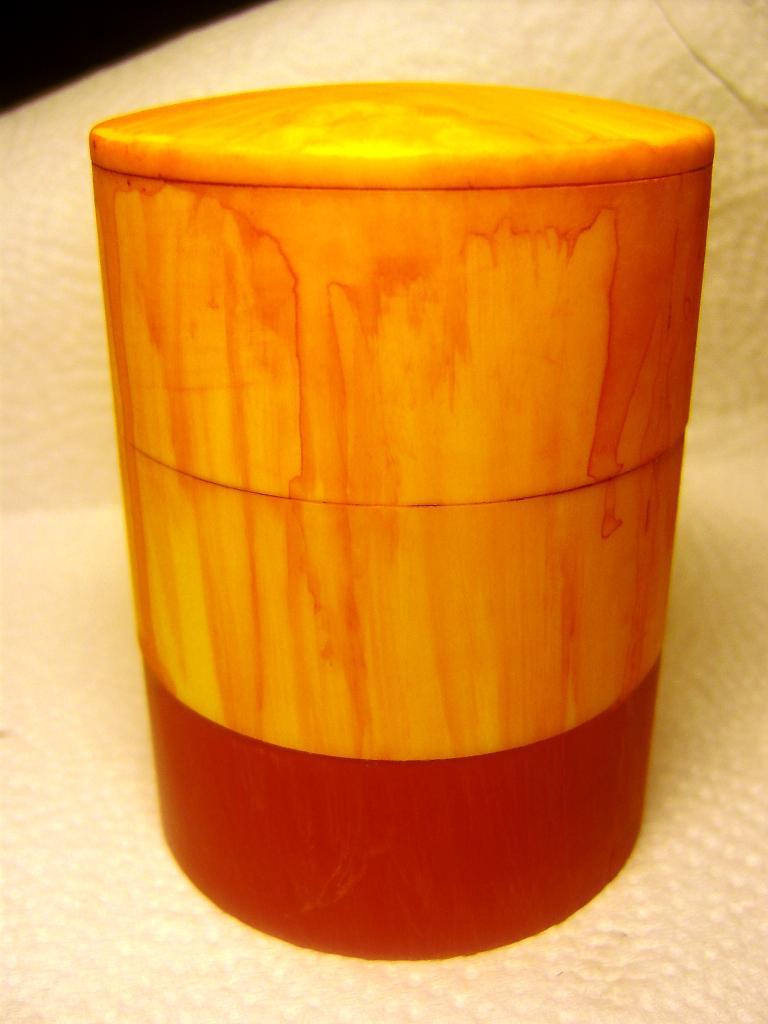

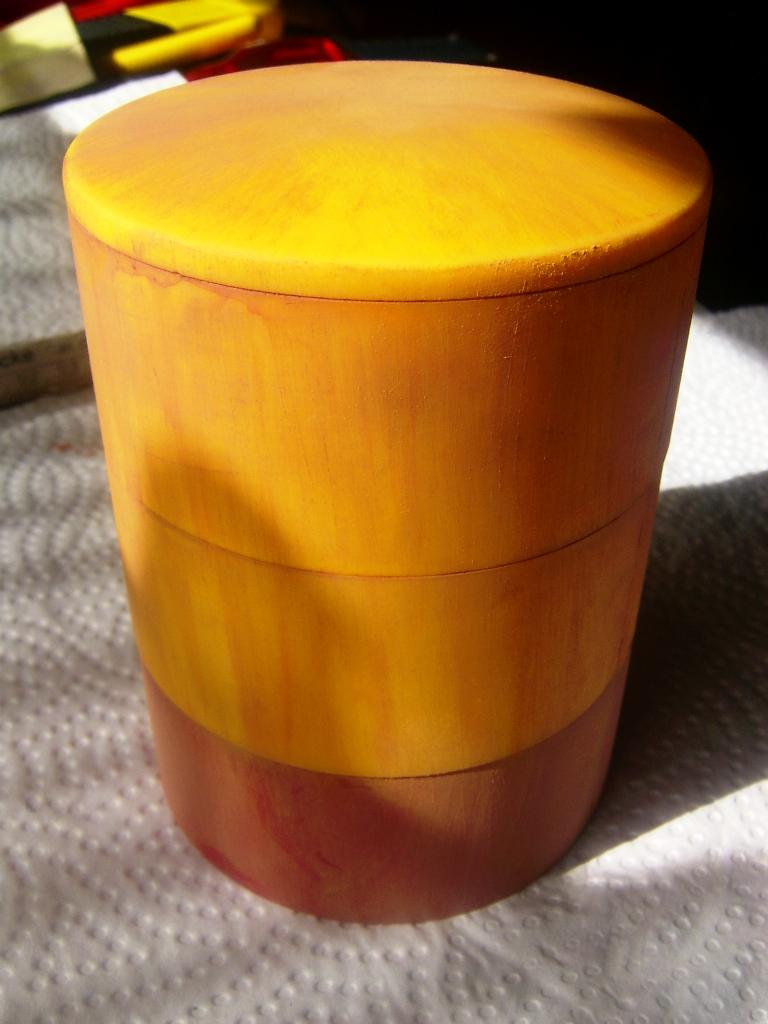

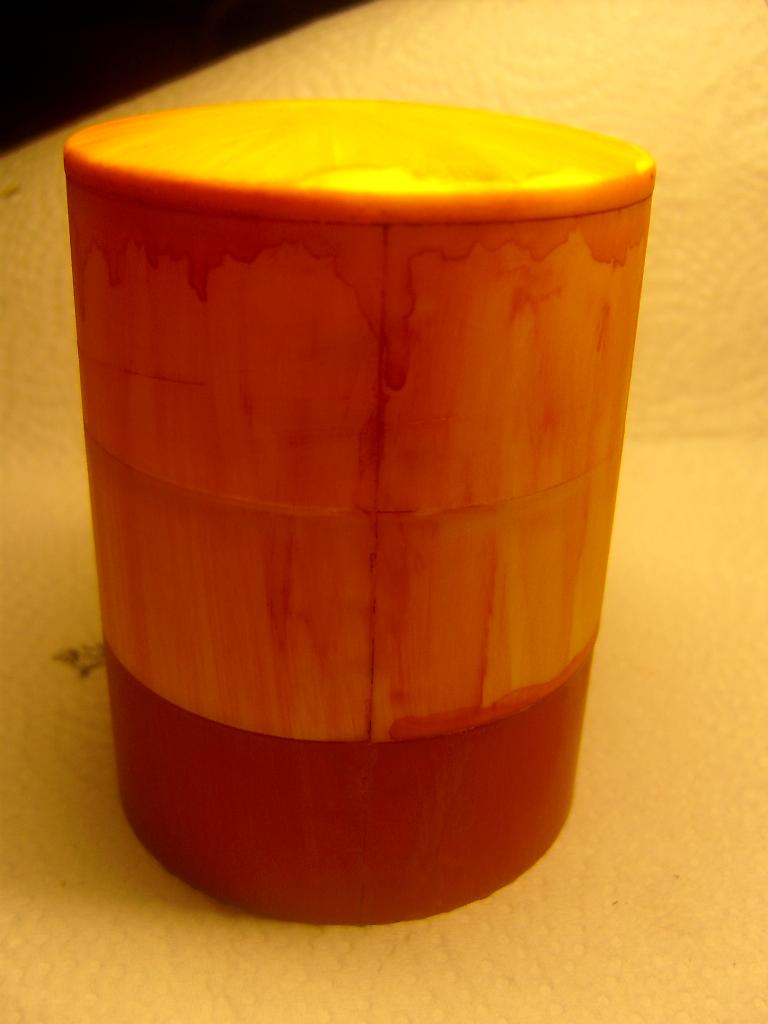

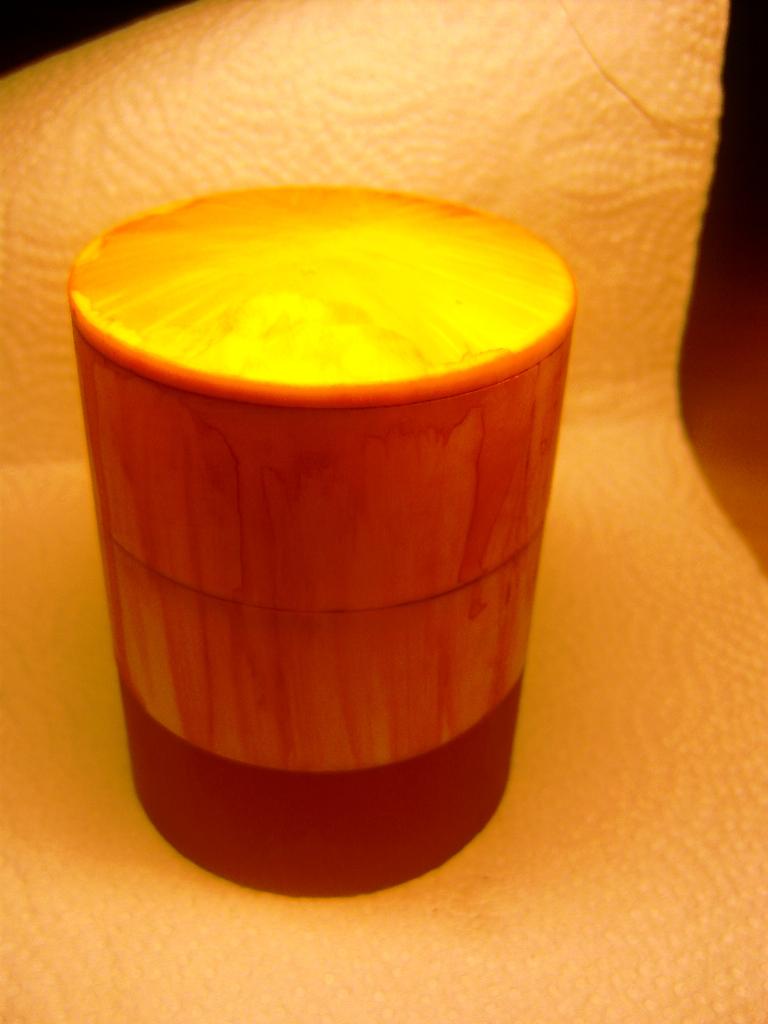

6. Stufe #1 der Alterung des Kesselgehäuses hat begonnen.
Da die SHELL-Farben noch zu sehen sein sollen, habe ich als erste Schicht 'ne gepflegte Ladung Wasserfarbe mit Braun
darüber schwappen lassen und es mit einem mittlerem Malpinsel in die entsprechenden Richtungen gewischt, an den Rändern
dick und fett runterlaufen lassen.

.

.

.

.
Aufgrund der aus 2 Hälften zusammengefügten Ringe gibt es an einer Stelle noch eine Delle ;-)
Der wird aber noch nach aussen gedrückt und von innen fertig verklebt.

10.08.2012

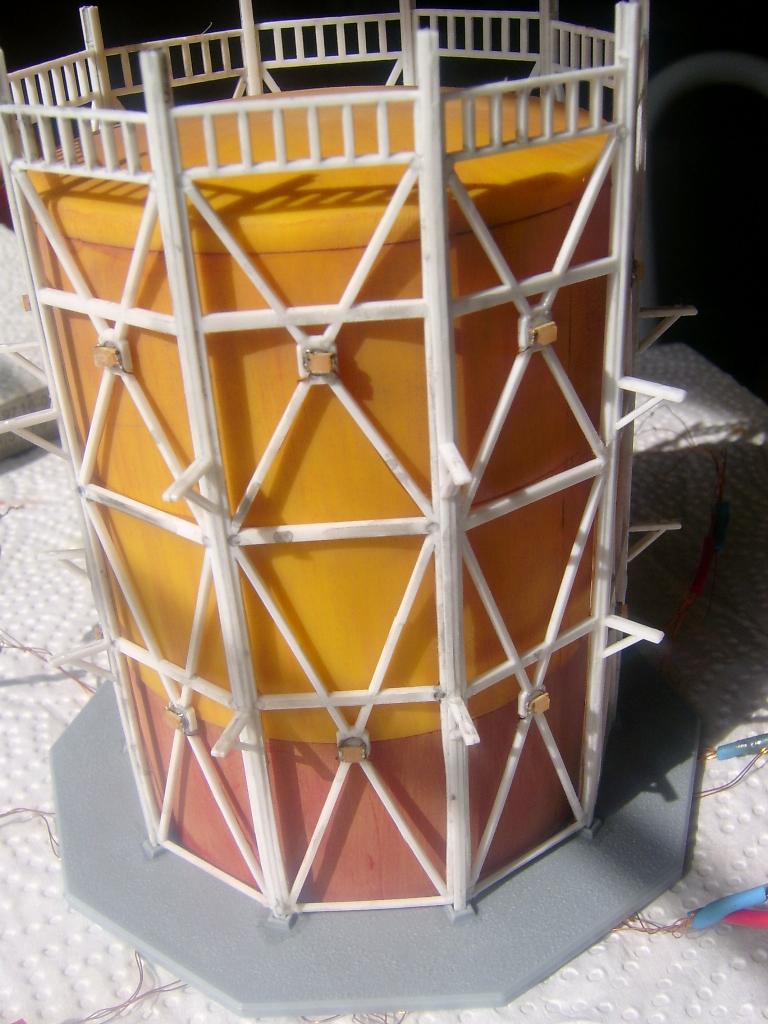

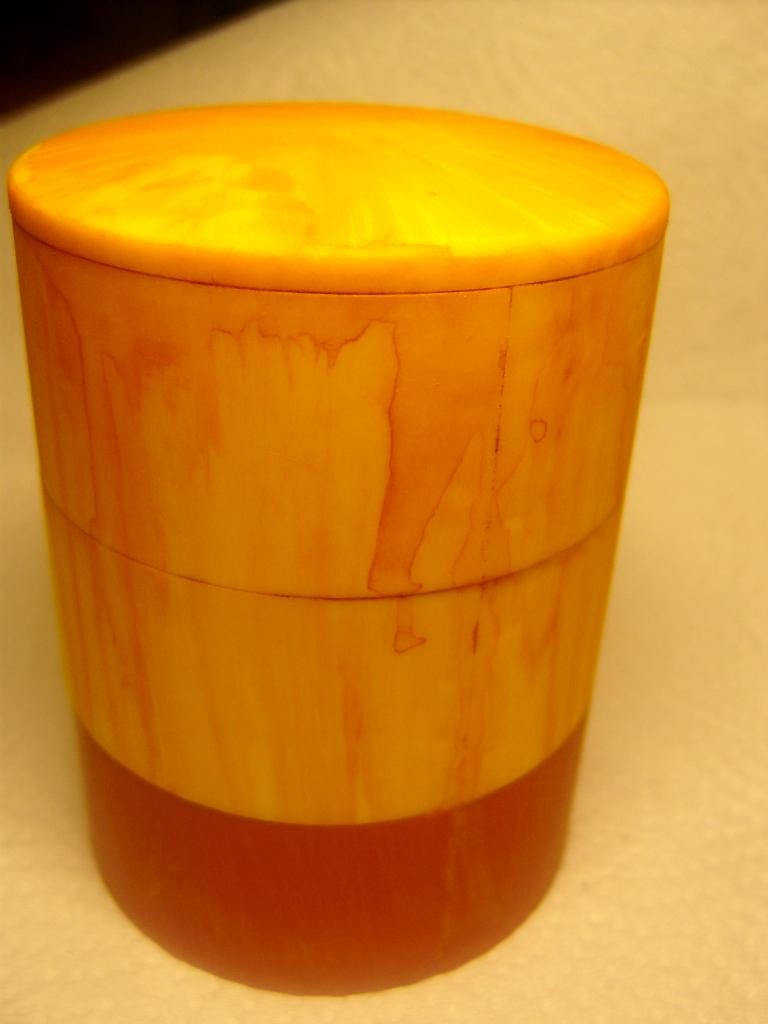

7. Stufe #2 der Alterung:
Zuerst habe ich nochmal mit feinstem Schmirgelpapier die gesamte Oberfläche ganz leicht angeschliffen.
Dadurch wurden auch größere Läufer und Flecken wieder beseitigt und dem Kessel eine "vertikale Struktur" gegeben.
Danach mit diversen Pulverfarben verschiedene Braun-, Rost- und Grautöne auf diese Struktur trocken vertikal aufgestrichen.

.

.

.

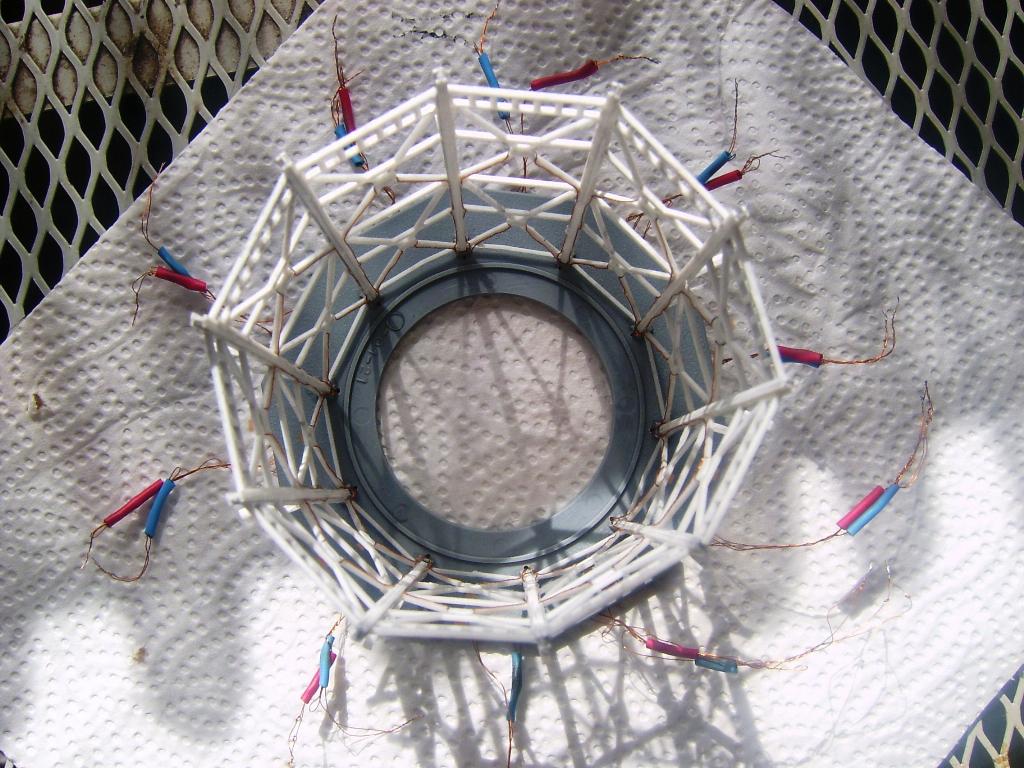

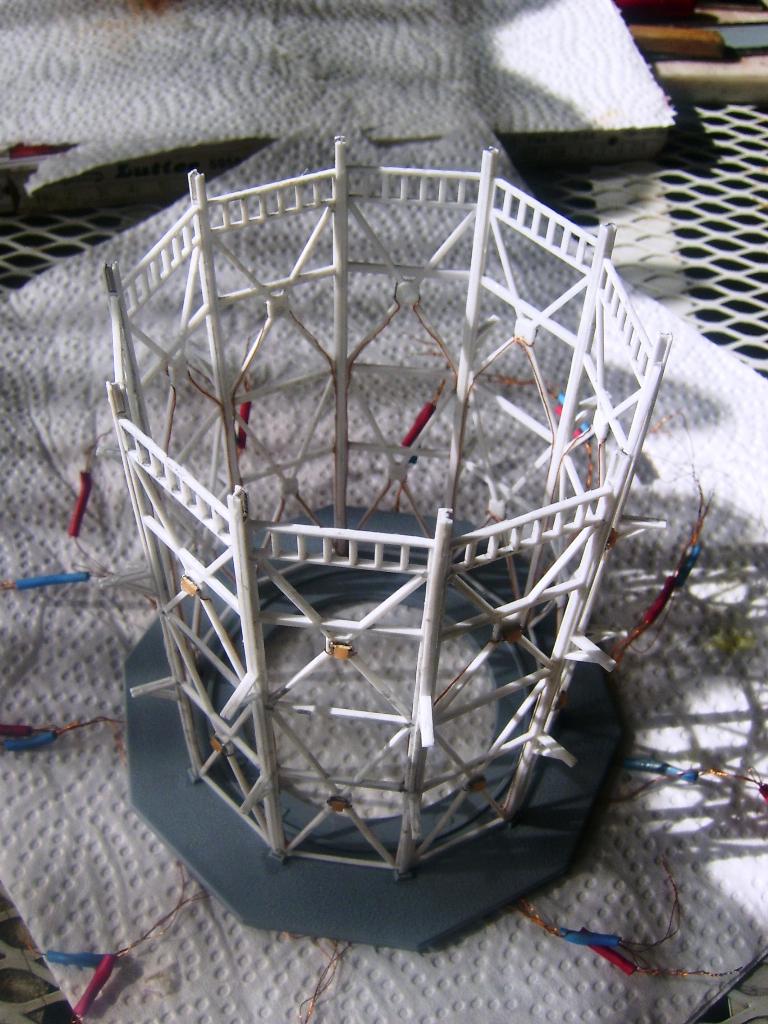

Auch die Verkabelung ist nun fast abgeschlossen, es sind jeweils 2 LED übereinander zu einer Gruppe zusammen gefasst.
Nicht wegen einer evtl. Steuerung á la Gasometer Oberhausen o.ä. (könnte man natürlich auch realisieren, auch mit RGB-LED ;-)),
sondern um den Stromanschluss einfacher und übersichtlicher zu gestalten:

.

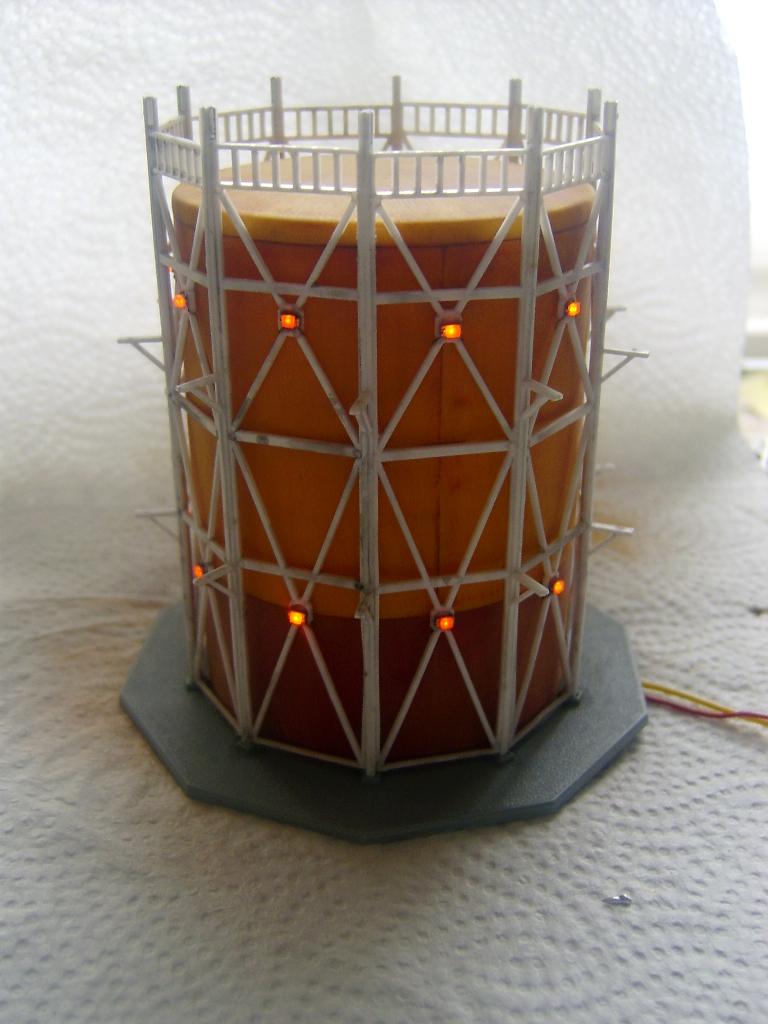

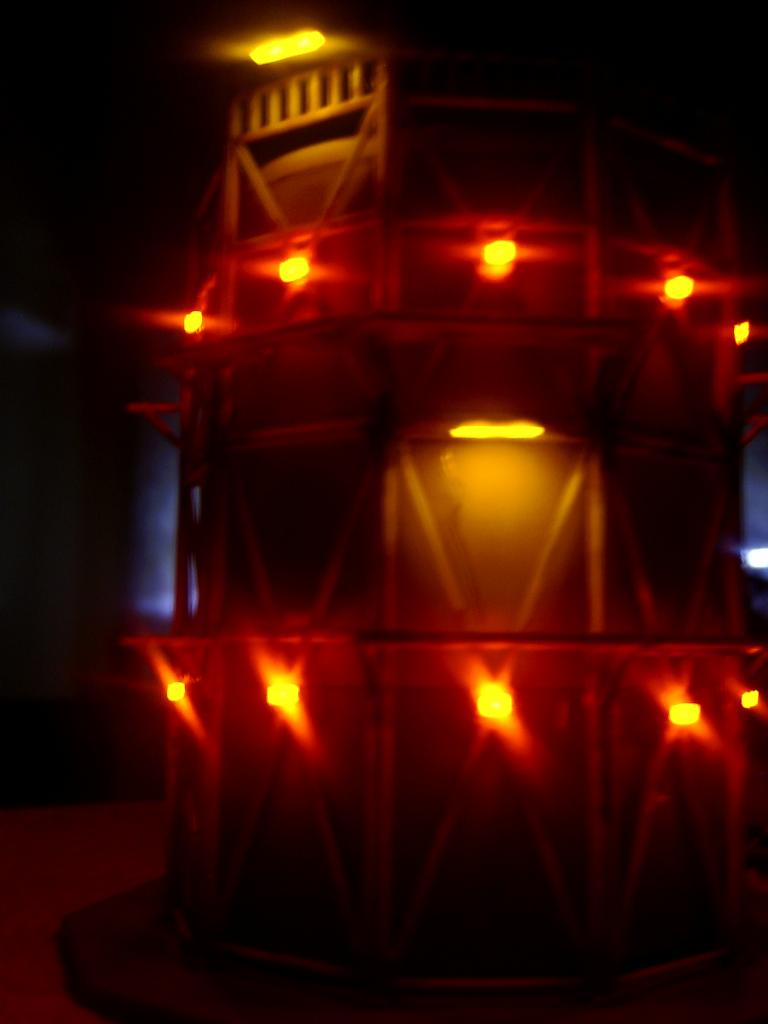

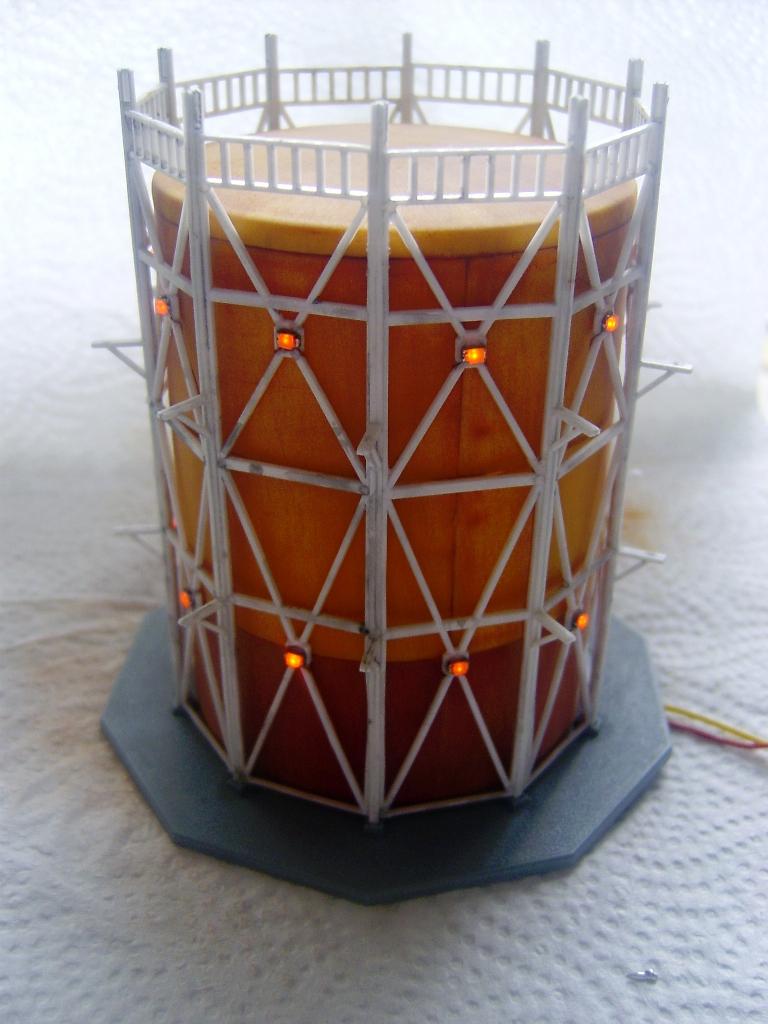

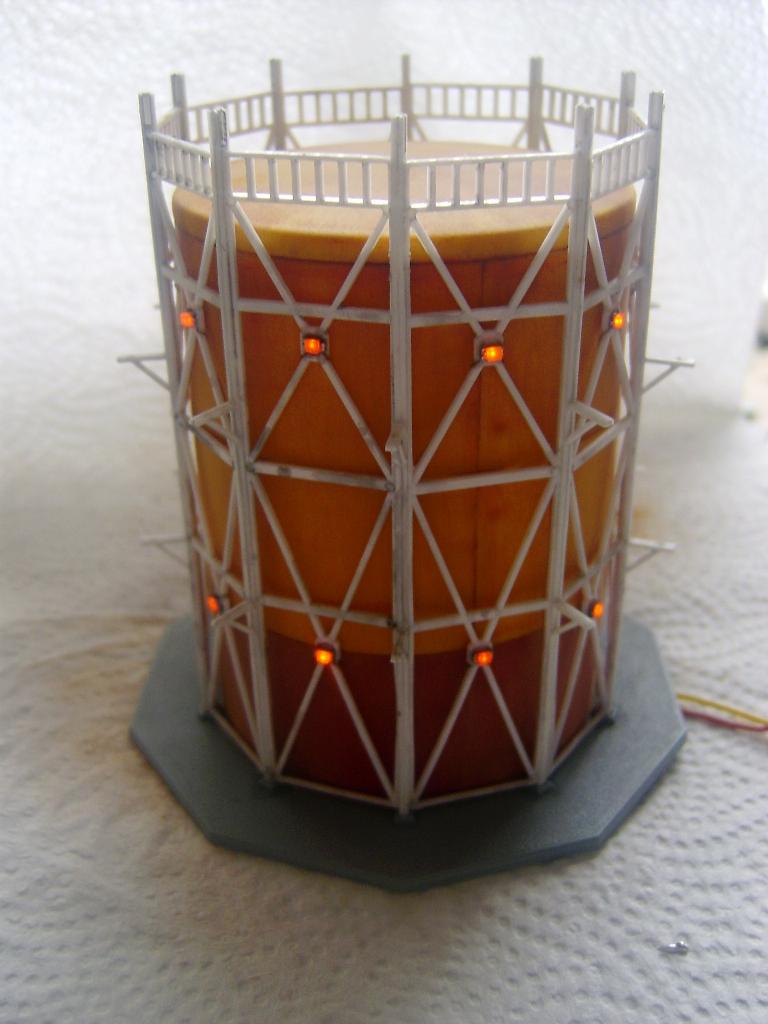

8. Kompletter Beleuchtungstest nach Verkabelung und dem anlöten von Widerständen (1,5 kO):

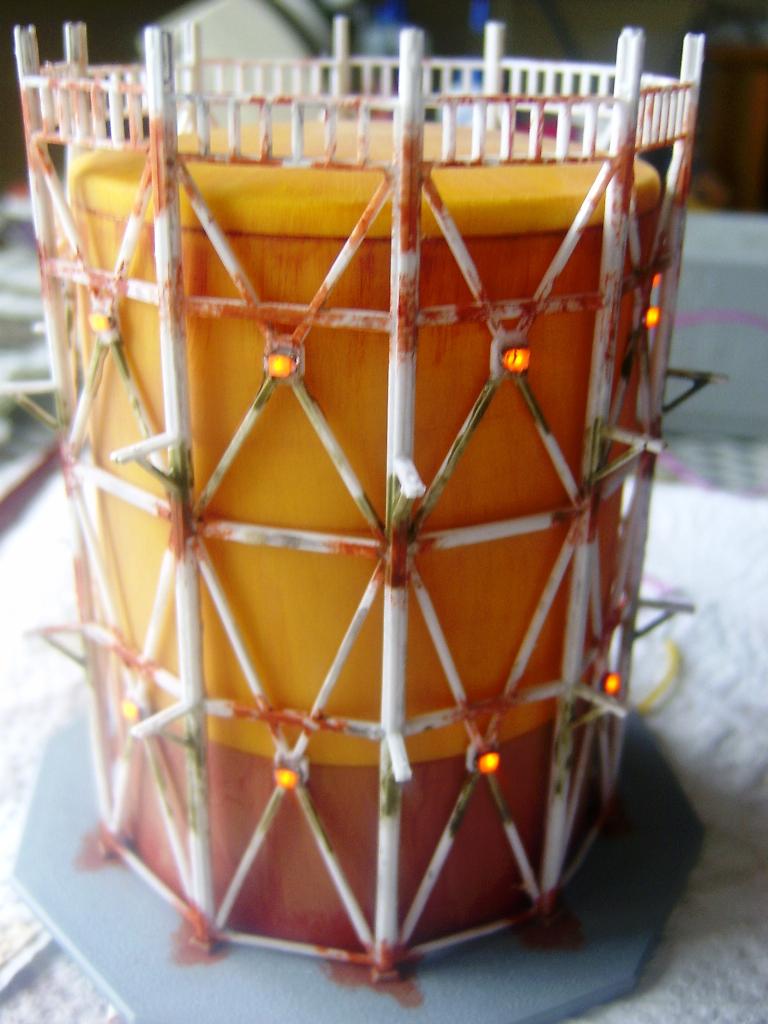

9. Stufe #3 der Alterung durch Grundierung der entsprechenden Stellen mit diversen Farben - später kommen darüber die verschiedenen Grautöne.
Allerdings so lackiert, dass an manchen Stellen diese Grundierung sichtbar bleibt.

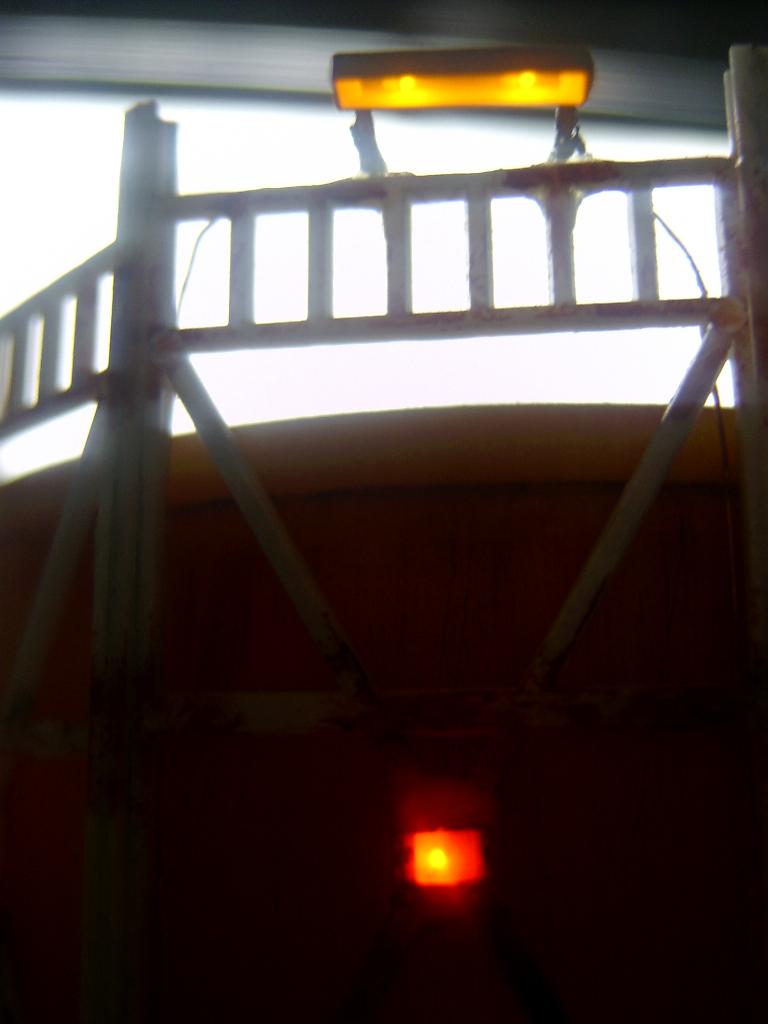

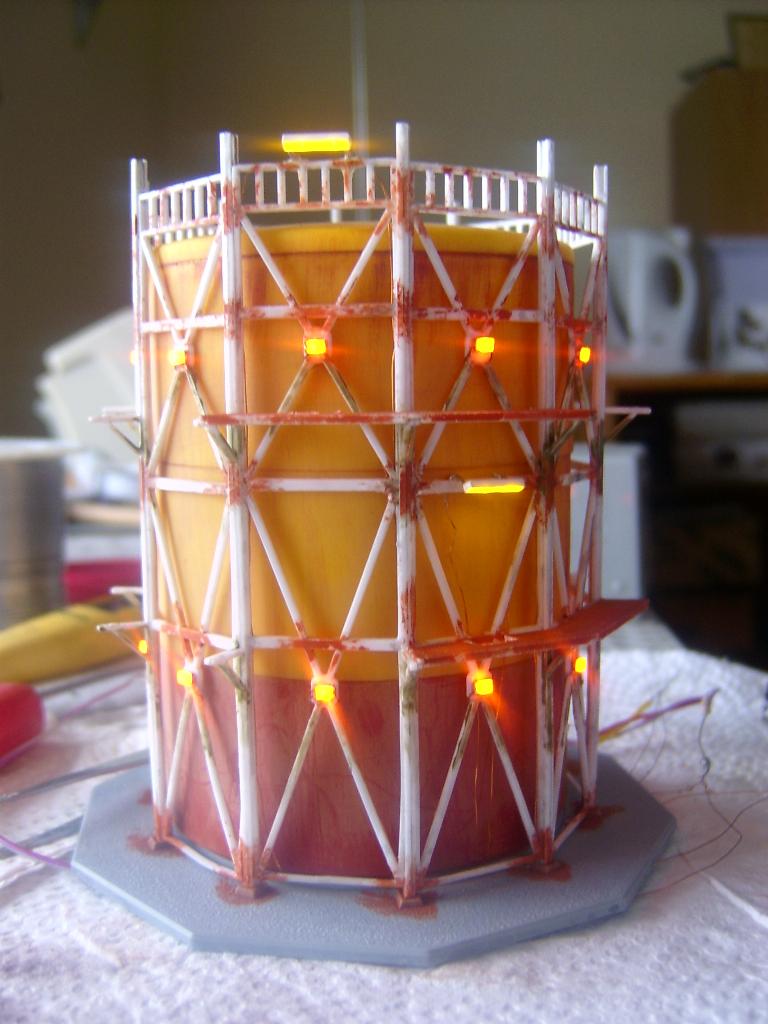

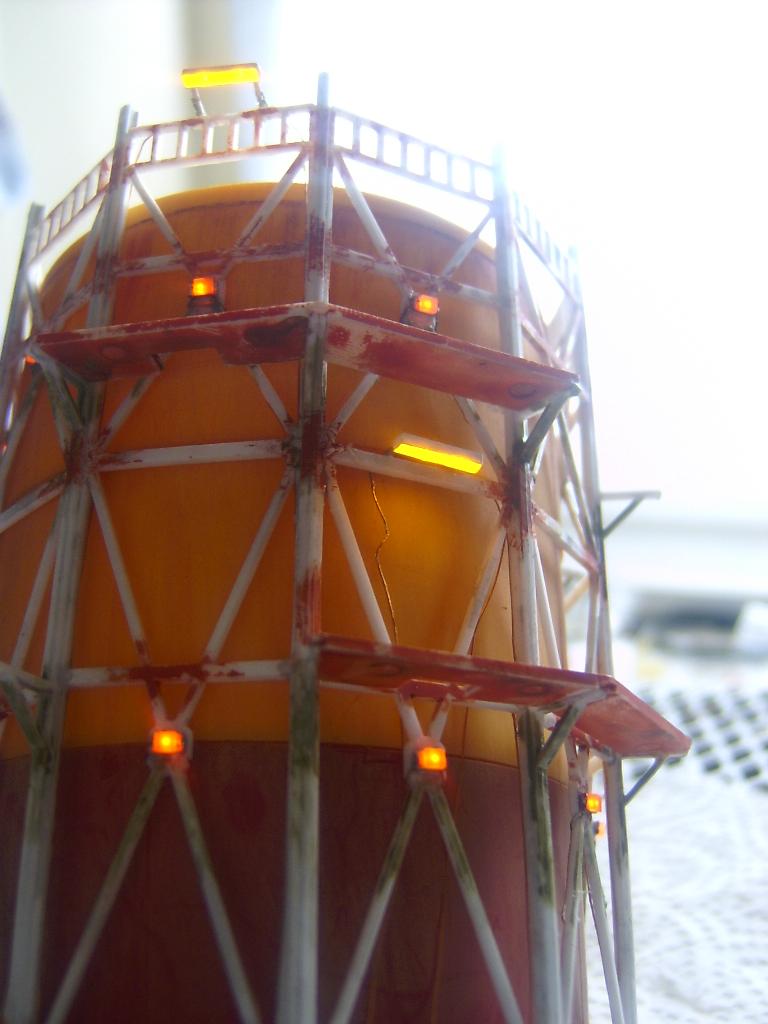

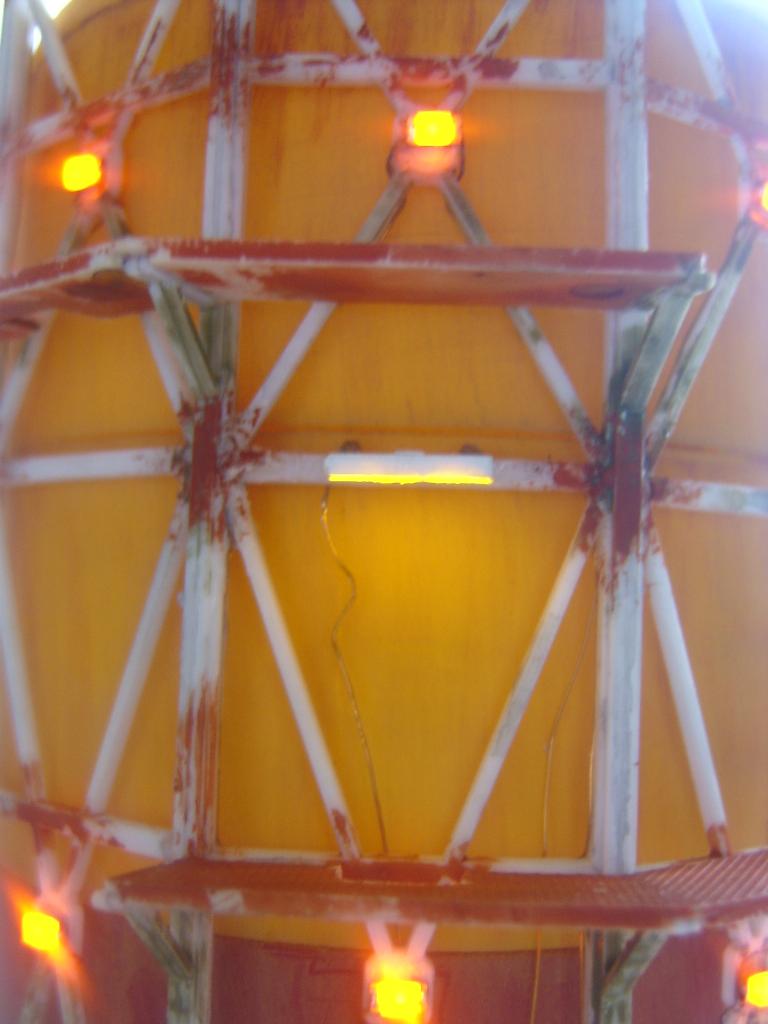

10. Über den Aufstiegen der Leitern wurden zusätzliche "Neonlampen" (LED Sonderbauform unbekannt) installiert:

11.08.2012

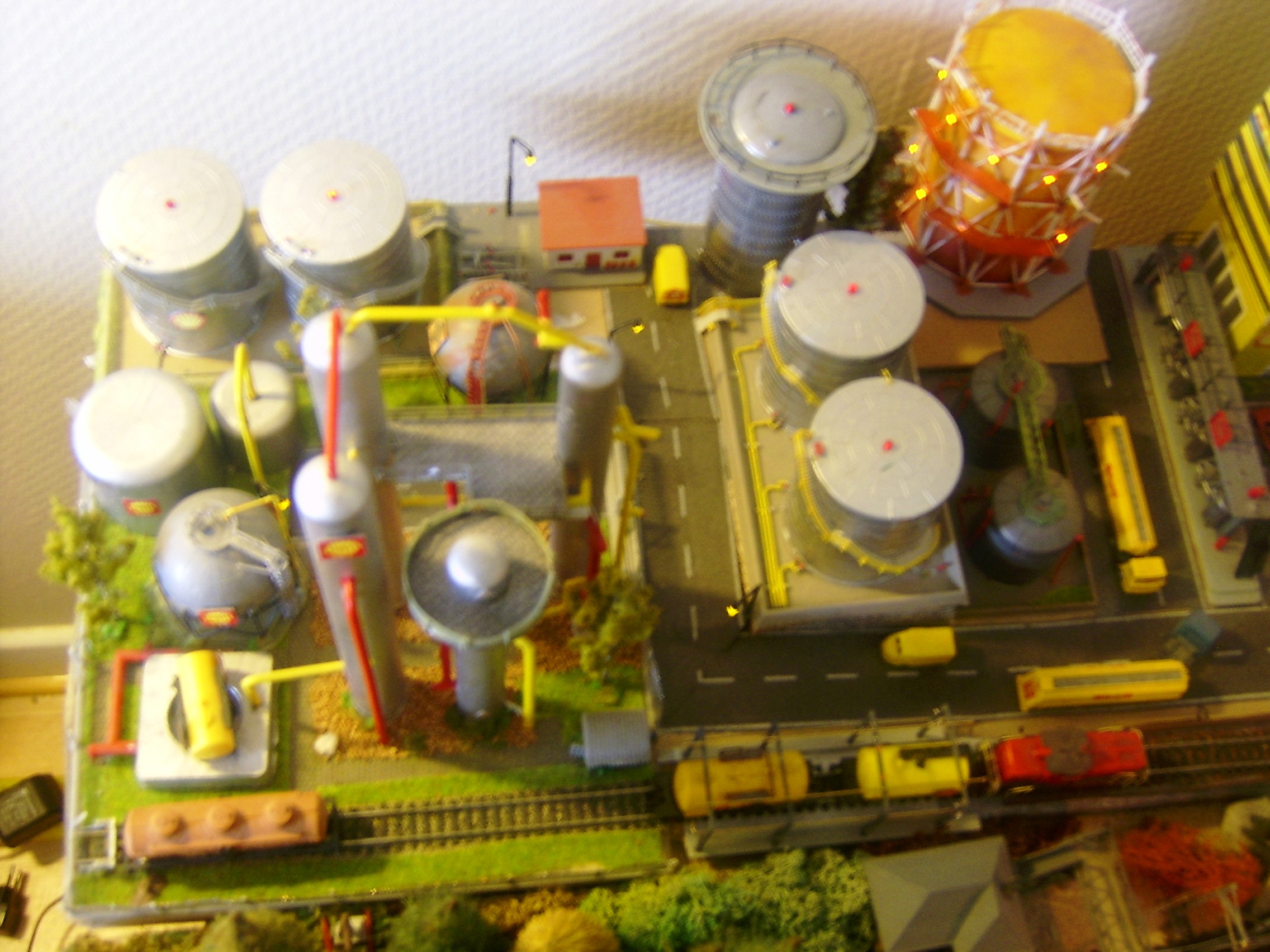

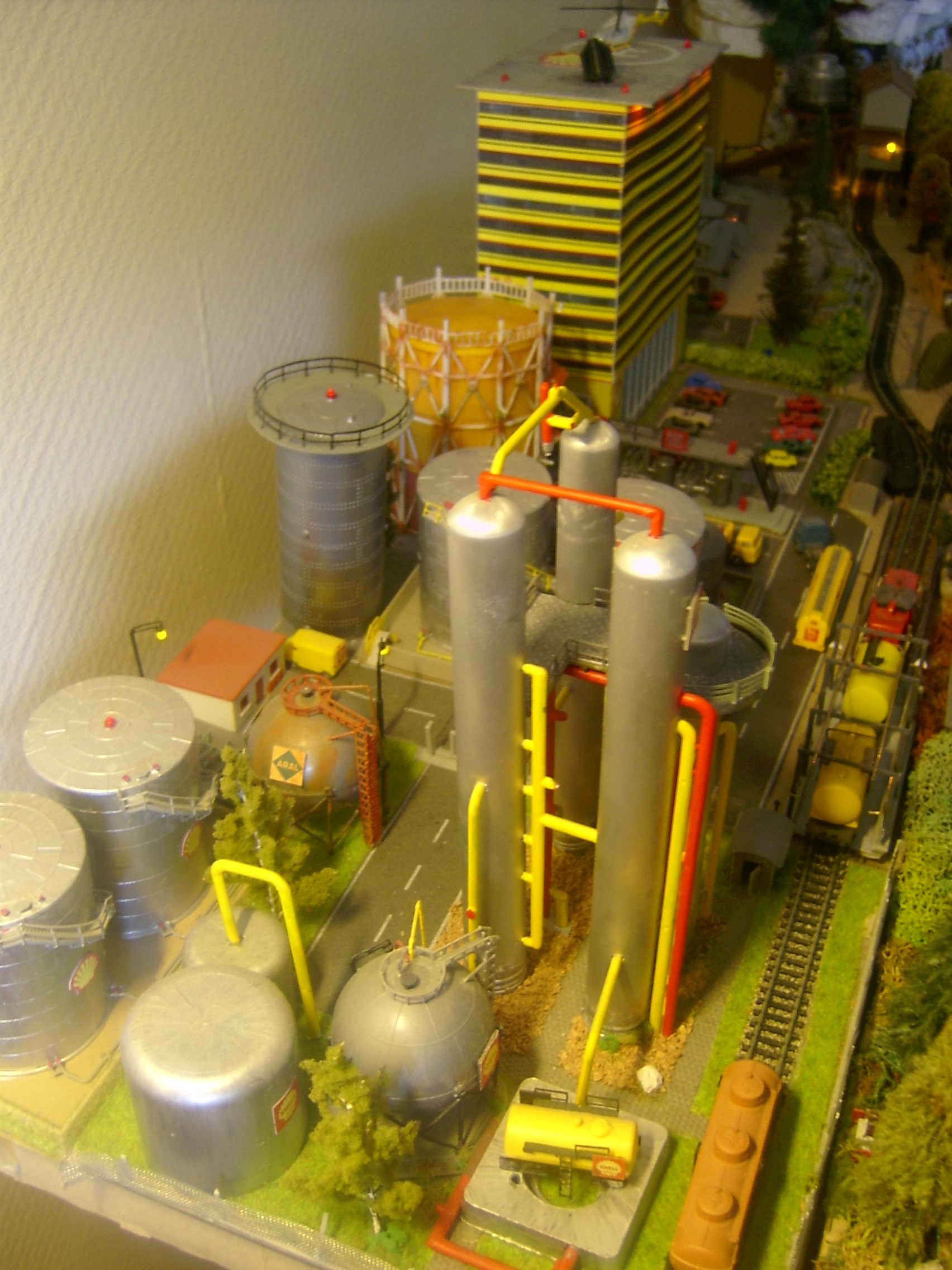

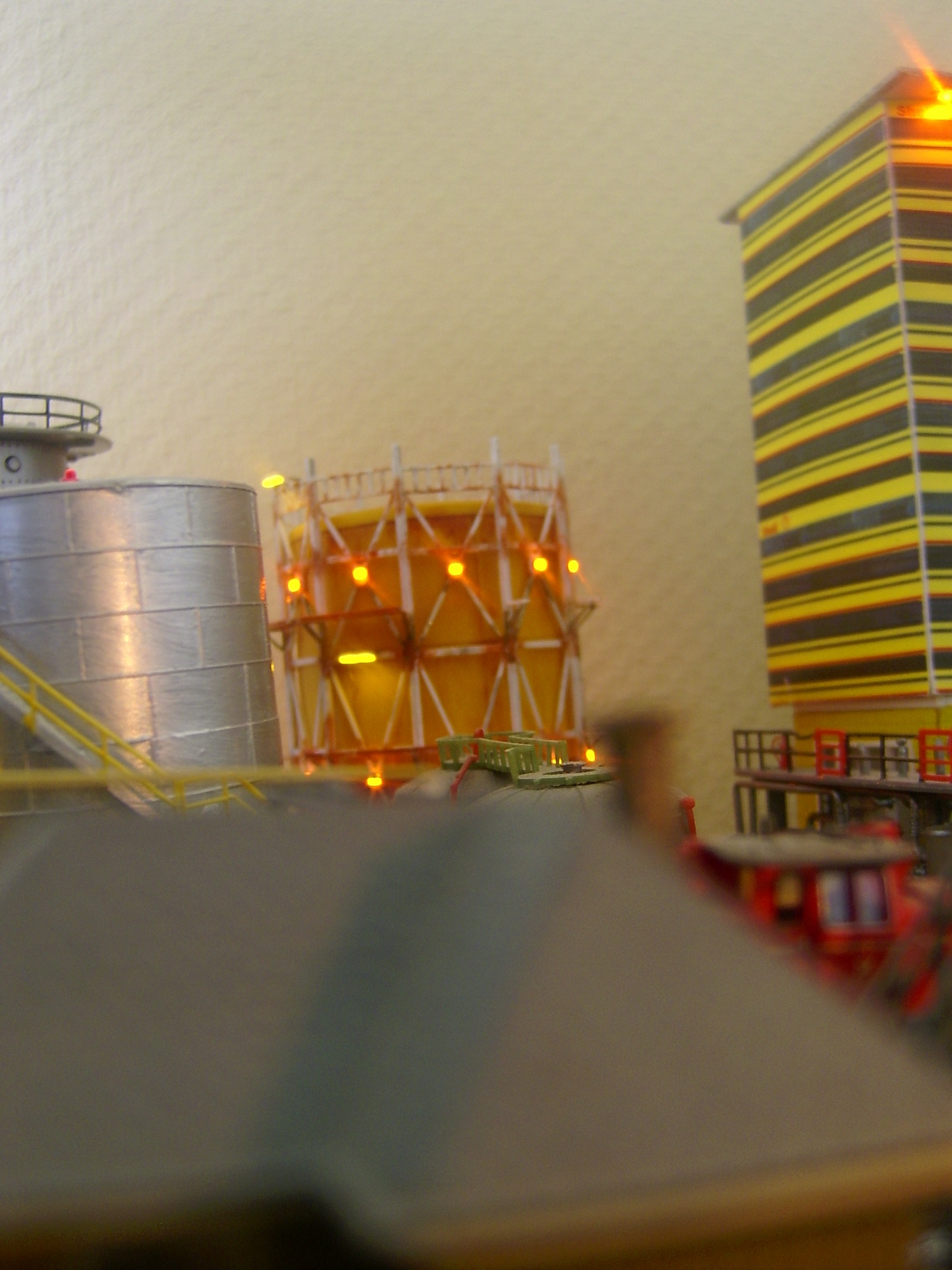

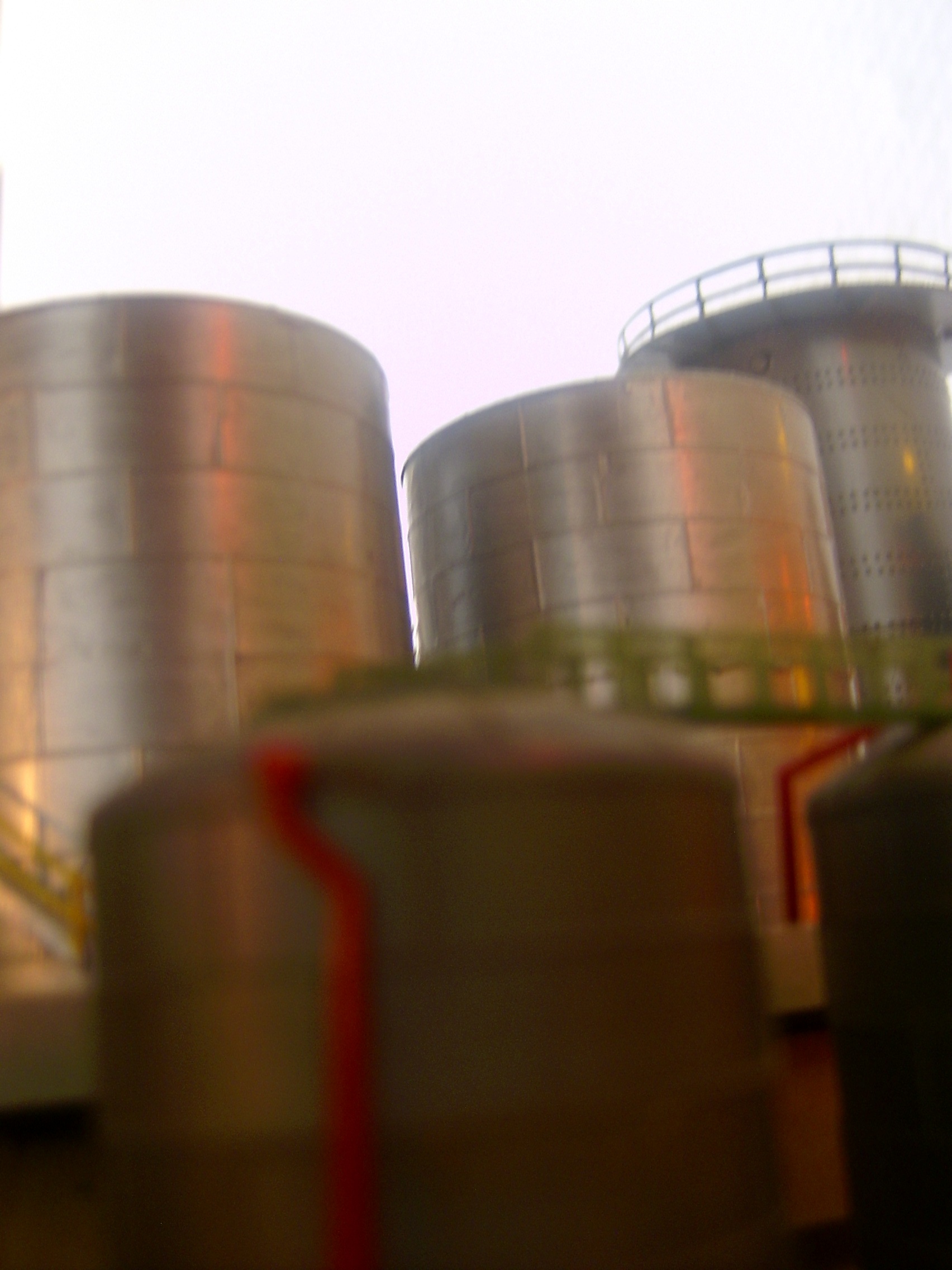

Eine erste Stellprobe im Werk, da die Maler ihr Material heute nicht geiefert bekommen haben:

17.08.2012
das Schild auf dem Gaskessel wird beleuchtet.



Ich hatte es zuerst mit 4 Stück 0603-LEDs versucht:







Hmmm, das Ergebnis überzeugt mich nicht wirklich :-(

Neue Idee: ich habe noch diverse EL-Folien rumliegen, u.a. auch in der Farbe Weiß.
Inverter liegt auch noch rum (9 - 18 V= Input, Output ca. 130 V ~ !), also los geht's !

Zuerst die angeklebten LEDs wieder abschruppen und in die Tonne kloppen:






Inverter an EL-Folie angelötet:



Strom dran - jau, sie leuchtet (in Echt ist das Weiß):



EL-Folie mit der Schere auf Maß geschnippelt und hinter das Schild geklebt:

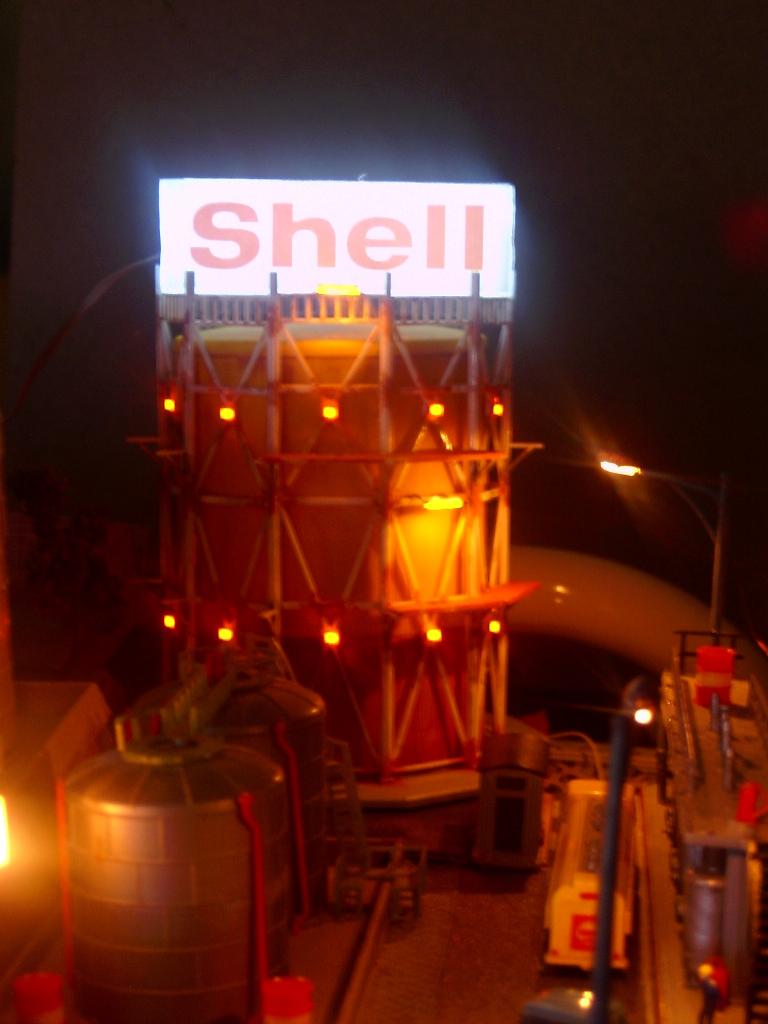

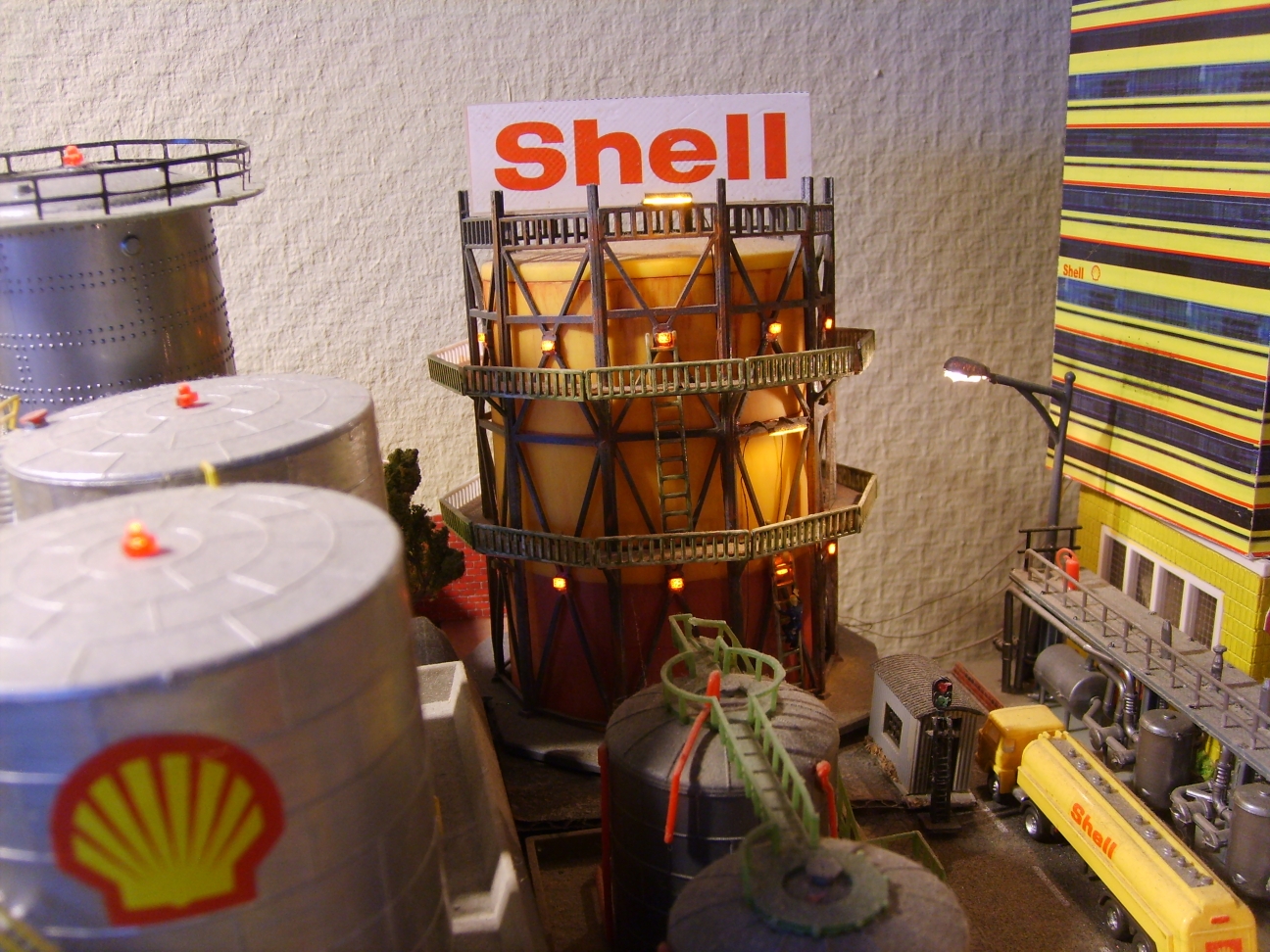

Probestehen oben auf dem Gaskessel:



Das Licht ist in Wirklichkeit nicht so hell, erscheint nur auf dem Foto so (alte Cam)





WIRD FORTGESETZT
