Selbstbauprojekt: SHELL-Raffinerie

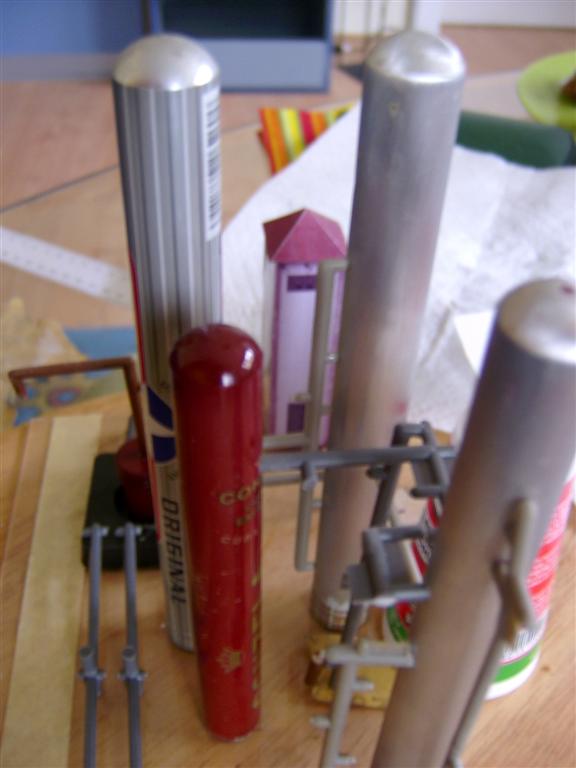

Der "Rohbau" auf einer alten Plexiglasplatte und Aluminiumröhren von Zigarren.
Die "Rohre" zwischen den einzelnen Türmen sind Restmaterial von Bausätzen bzw. Spritzlinge
die abgelängt und abgeschmirgelt wurden:


Der Klebestreifen auf der linken Seite stellt die spätere Gleisstrecke dar

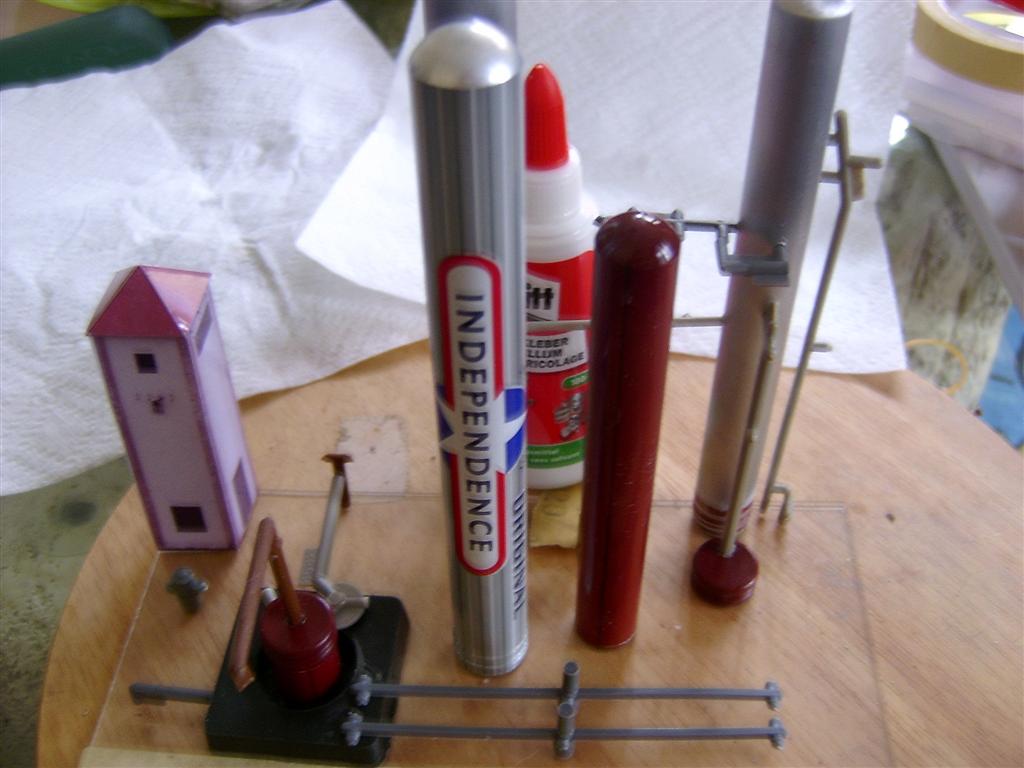

Eine andere Ansicht des Rohbaus:

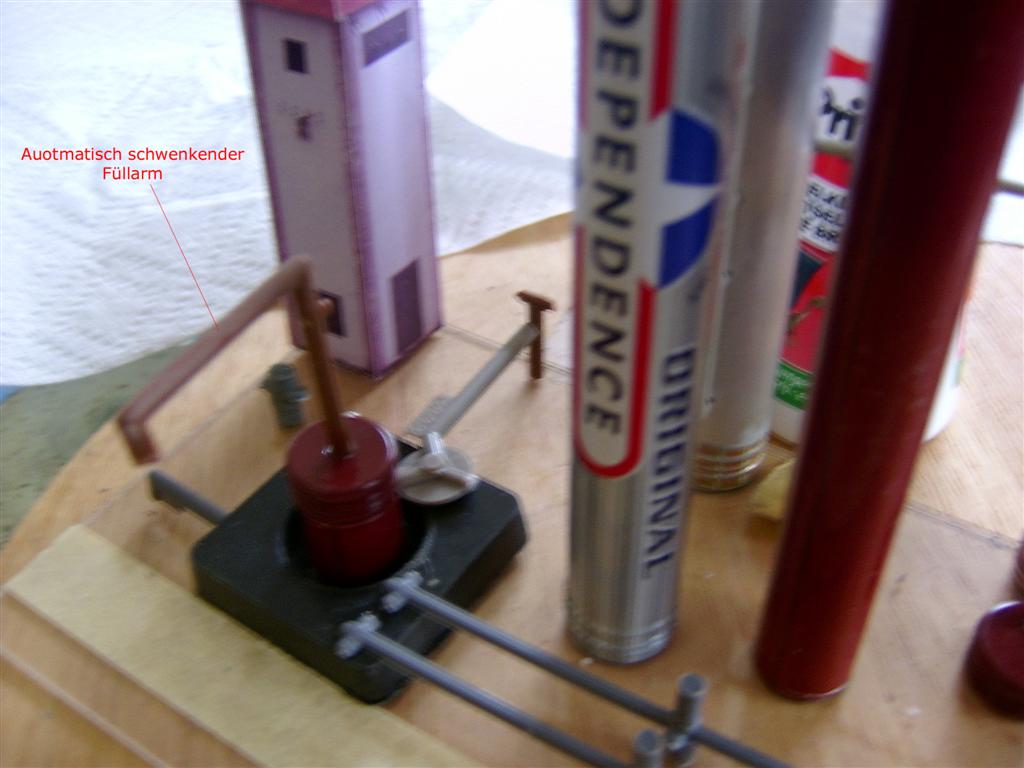

Und die Ansicht des später mittels Servo bewegtem Füllstutzens:

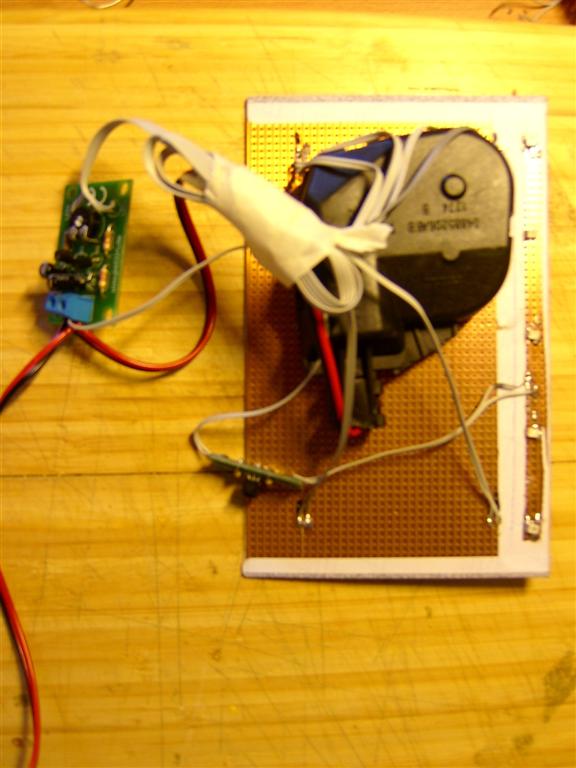

Das Dach der Firmenzentrale (selbstgemachtes Kartonmodell) von der Bestückungsseite:

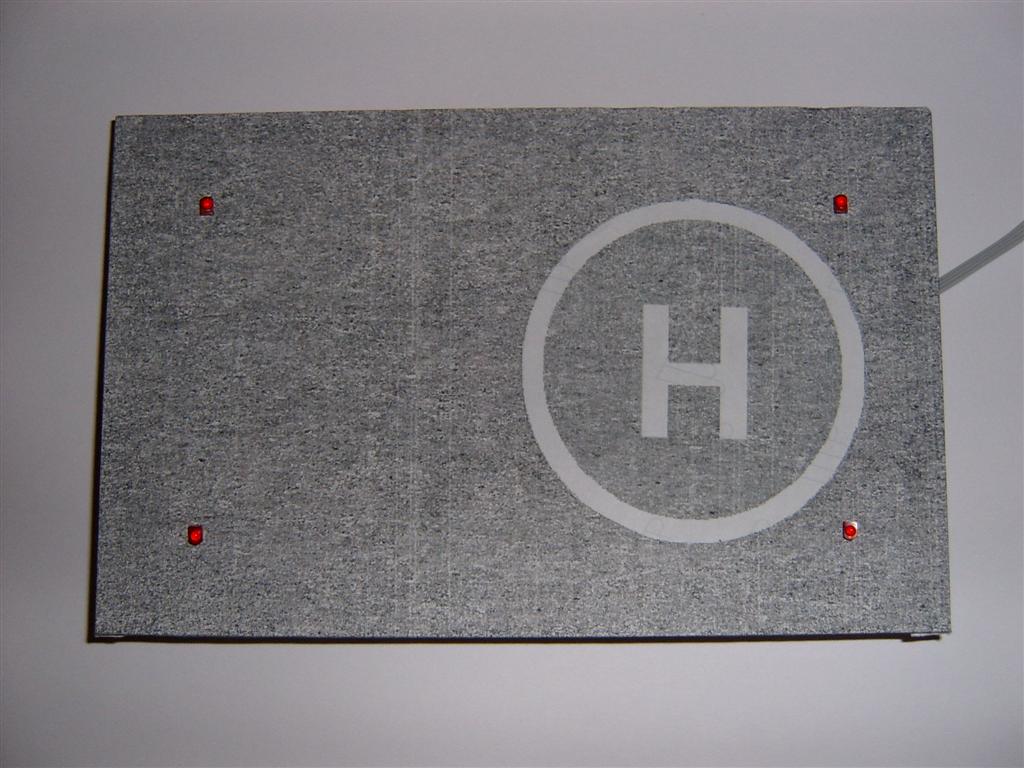

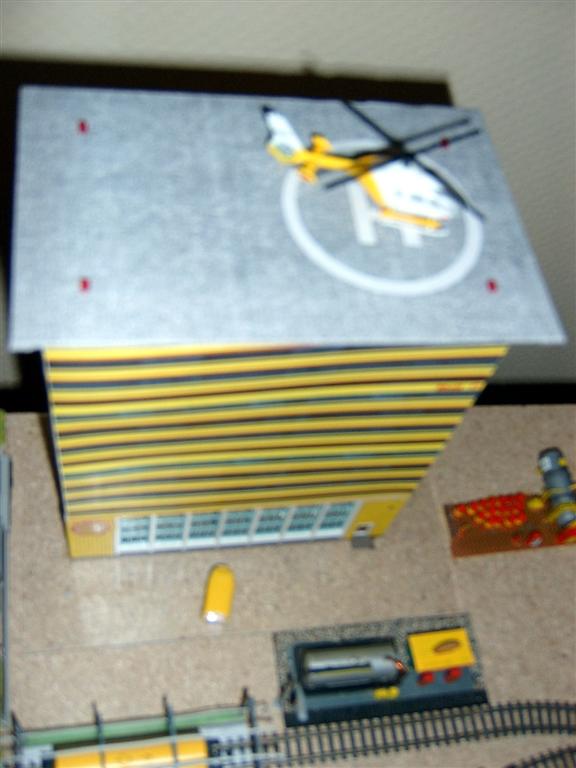

Die sichtbare Seite mit Funkfeuer und Hubschrauberlandeplatz:

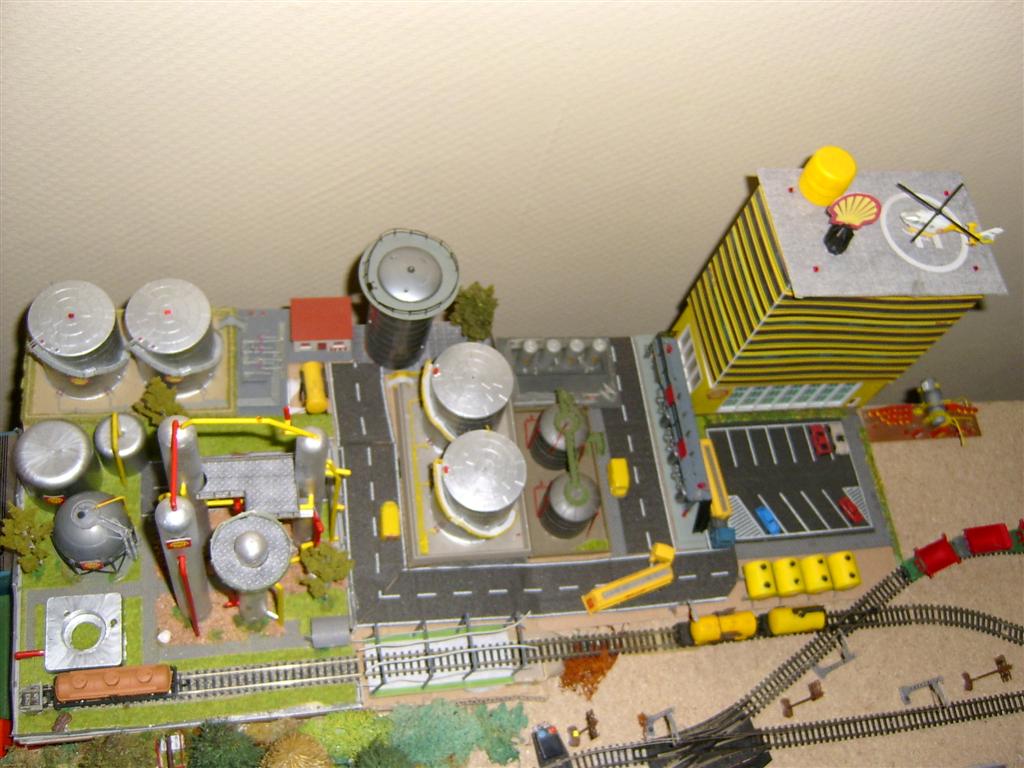

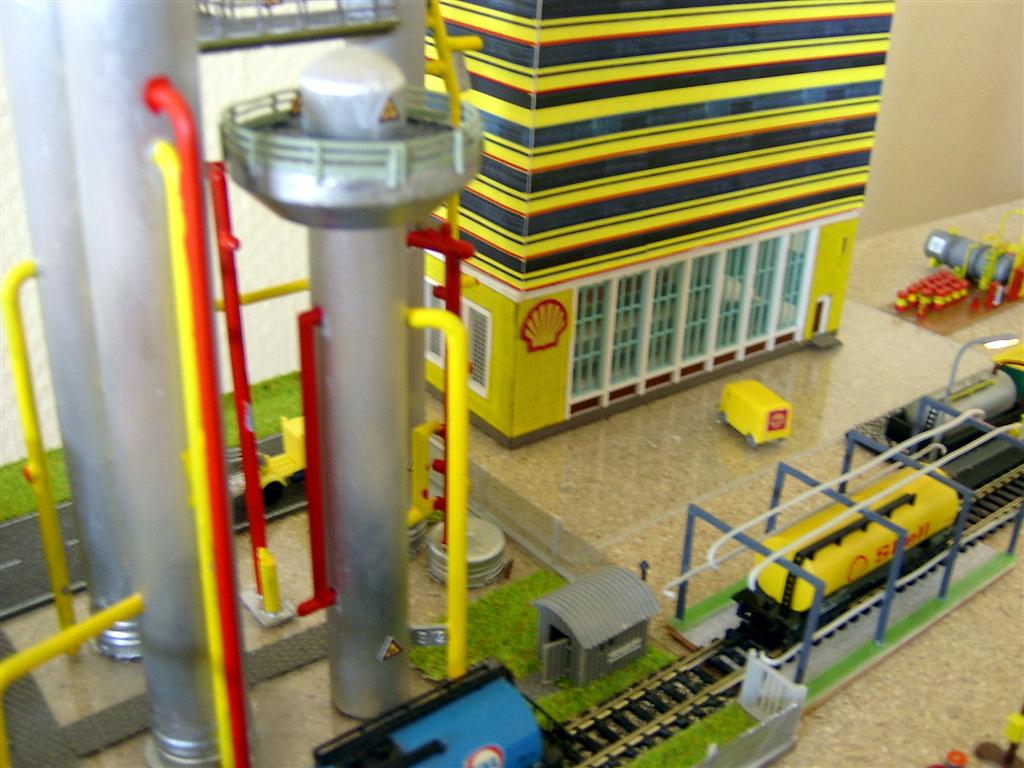

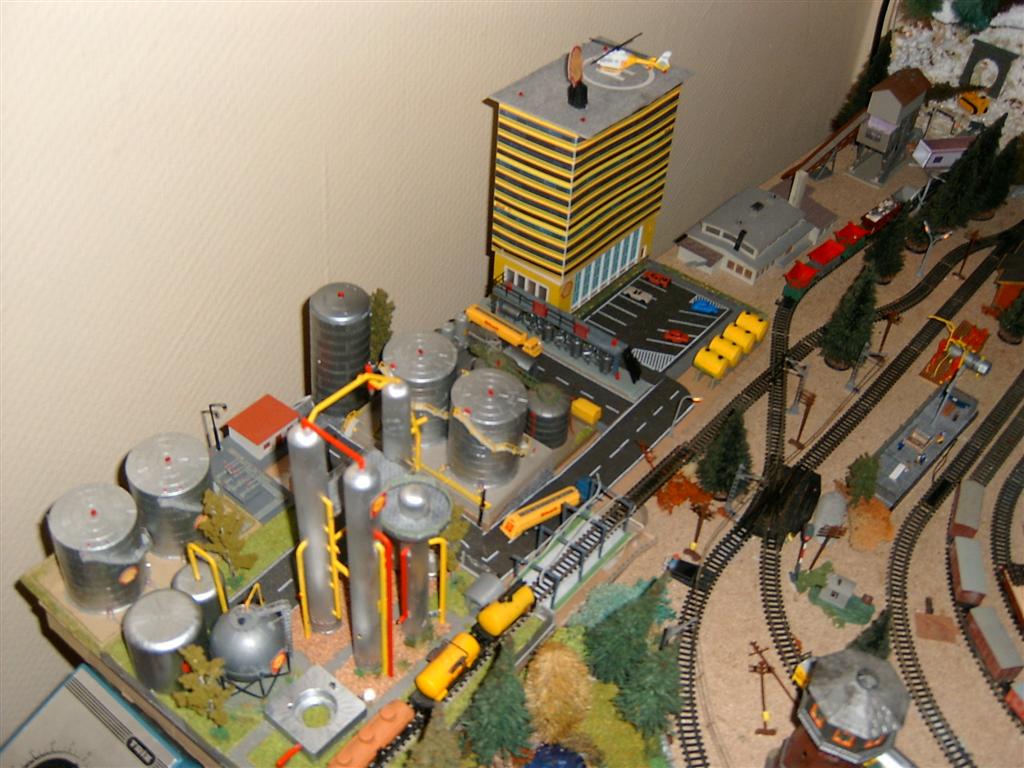

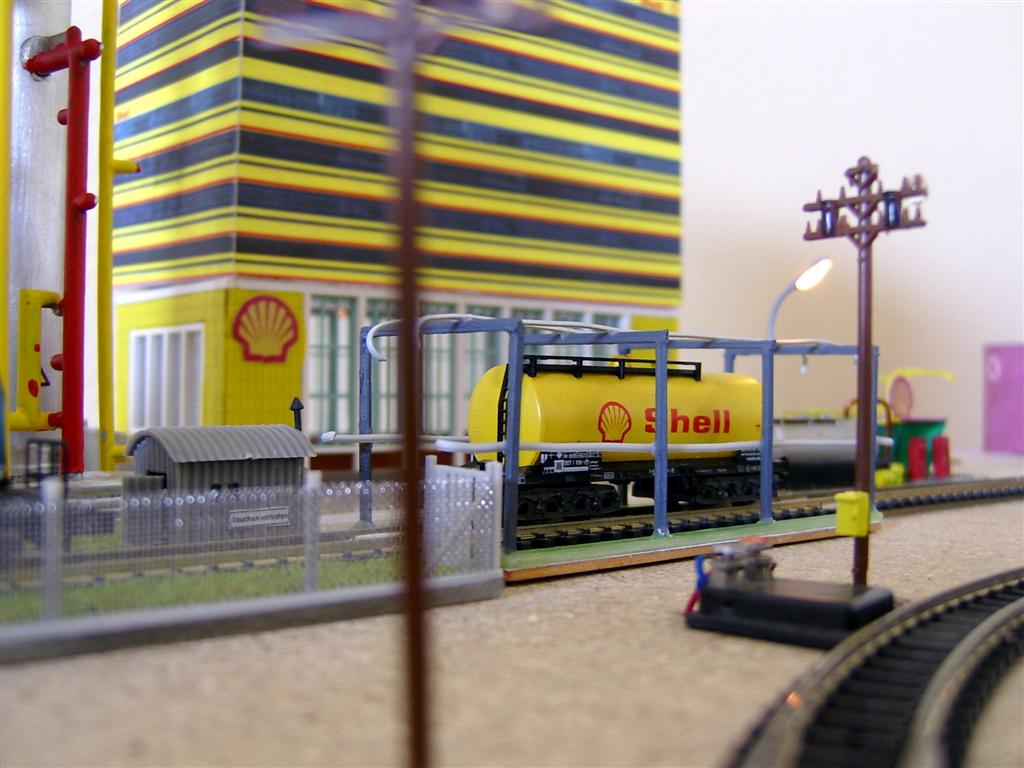

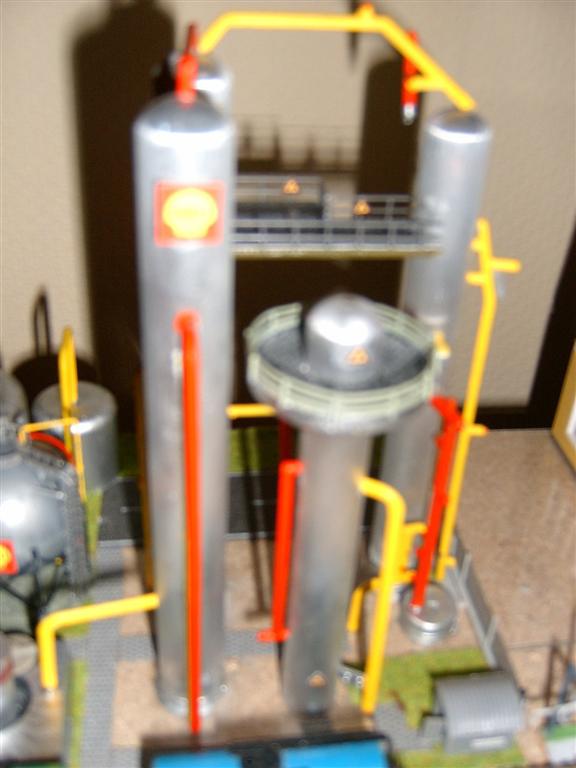

Verschiedene Ansichten der Raffinerie:

Im Hintergrund das Kartonmodell der Firmenzentrale, aufgebaut auf einem alten Lokschuppen


rechts unten am Bildrand die Selbstgebaute Berieselungsanlage (nach originalen Bauplänen)


Der nächste Bauabschnitt ist fertig - durch den harten Winter bedingten Bodenfrost hat sich die Bauzeit entsprechend verlängert ;-)


Diese Woche wurden die 3 zusätzlichen Funkfeuer sowie ein paar Strassenlampen (Explosionsschutzklasse 1) installiert und in Betrieb genommen

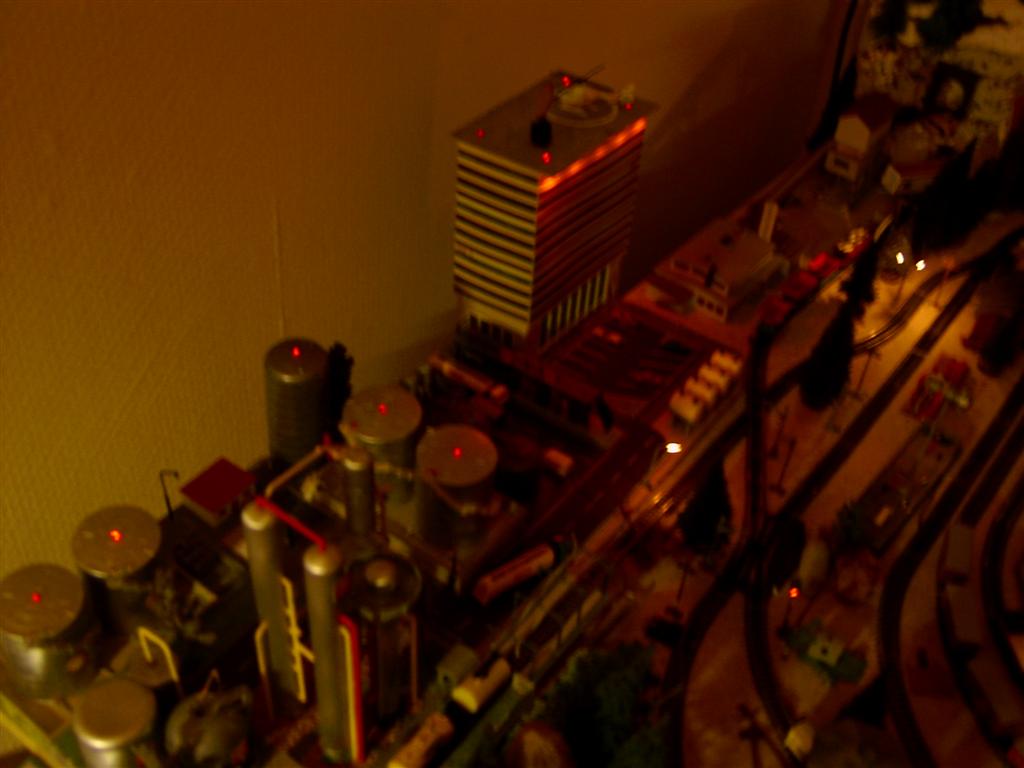

In dunklerer Umgebung - die 5 Funkfeuer auf den Türmen sowie die 4 auf dem Heliport des Verwaltungsgebäudes blinken in wechselseitigem Rythmus

Verschiedene Videos:


Video mit dem sich drehendem SHELL Logo auf dem Dach



20.01.2010 :-)

10.06.2012

:-)

Nach einigen Jahren Um- und Weiterbau sieht es heute so aus an der Raffinerie:






























Am benachbarten Löschsee der Raffinerie ist bei diesem schönen Wetter auch schon wieder Einiges los:








12.08.2012
Eine "Flamme" für das Abfackeln der Gase wurde mit einer Flacker-LED aus einem LED-Teelicht gebaut:


17.08.2012
das Schild auf dem Gaskessel wird beleuchtet.



Ich hatte es zuerst mit 4 Stück 0603-LEDs versucht:







Hmmm, das Ergebnis überzeugt mich nicht wirklich :-(

Neue Idee: ich habe noch diverse EL-Folien rumliegen, u.a. auch in der Farbe Weiß.
Inverter liegt auch noch rum (9 - 18 V= Input, Output ca. 130 V ~ !), also los geht's !

Zuerst die angeklebten LEDs wieder abschruppen und in die Tonne kloppen:






Inverter an EL-Folie angelötet:



Strom dran - jau, sie leuchtet (in Echt ist das Weiß):



EL-Folie mit der Schere auf Maß geschnippelt und hinter das Schild geklebt:



Probestehen oben auf dem Gaskessel:




20.08.2012
Der Zugang zum Hubschrauberdeck wurde fertig gestellt - der Aufzug erreicht nun direkt diese Etage:
